BMS در باتری چیست و چه کاری انجام می دهد؟کاربرد، وظایف و نحوه عملکرد BMS

.BMS در باتری چیست و چه کاری انجام می‌دهد؟⚡

اگر با باتری‌های لیتیومی، سیستم‌ لیتیومی های برق اضطراری، تجهیزات خورشیدی، خودروهای برقی یا سیستم‌های ذخیره انرژی سروکار داشته باشید، احتمالاً نام BMS را شنیده‌اید. اما

BMS در باتری چیست و چرا وجود آن تا این اندازه اهمیت دارد؟

BMS مخفف Battery Management System یا سیستم مدیریت باتری است. این سیستم وظیفه دارد وضعیت باتری را به‌صورت مداوم بررسی و از آن در برابر شرایط نامناسب مانند شارژ بیش از حد، تخلیه بیش از حد، جریان غیرمجاز و دمای نامناسب محافظت کند.

به زبان ساده، می‌توان گفت BMS مانند مغز و ناظر باتری عمل می‌کند؛ یعنی دائماً وضعیت سلول‌های باتری را بررسی می‌کند و در صورت مشاهده شرایط خطرناک، اقدامات حفاظتی لازم را انجام می‌دهد.

در این مقاله از آلفا پاور، با مفهوم BMS، وظایف آن، نحوه عملکرد، بالانس سلول‌ها و یک مثال عملی آشنا می‌شویم.

BMS⚡🛡 چیست؟

BMS یک سیستم الکترونیکی برای نظارت، مدیریت و حفاظت از باتری است. این سیستم به‌خصوص در پک‌هایی که از چند سلول تشکیل شده‌اند اهمیت زیادی دارد.

در یک باتری چندسلولی، همه سلول‌ها الزاماً دقیقاً رفتار یکسانی ندارند. حتی اگر سلول‌ها هنگام تولید بسیار مشابه باشند، عواملی مانند تفاوت ظرفیت، دما، میزان فرسودگی و مقاومت داخلی می‌توانند باعث شوند عملکرد آن‌ها به مرور متفاوت شود.

BMS با اندازه‌گیری پارامترهایی مانند:

• ولتاژ سلول‌ها
• جریان شارژ و دشارژ
• دمای باتری
• وضعیت شارژ یا SOC
• وضعیت سلامت باتری یا SOH

به مدیریت بهتر باتری کمک می‌کند.

بنابراین اگر بخواهیم خیلی ساده بگوییم:

BMS سیستمی است که وضعیت باتری را کنترل می‌کند تا باتری در محدوده کاری مناسب و ایمن خود کار کند.



BMS🛡 چه کاری انجام می‌دهد؟

وظایف BMS به نوع باتری و طراحی سیستم بستگی دارد، اما مهم‌ترین وظایف آن عبارت‌اند از:

1. محافظت در برابر شارژ بیش از حد
2. محافظت در برابر تخلیه بیش از حد
3. کنترل جریان
4. کنترل دما
5. اندازه‌گیری ولتاژ سلول‌ها
6. بالانس سلول‌های باتری
7. تخمین میزان شارژ باتری
8. بررسی وضعیت سلامت باتری
9. تشخیص برخی خطاها و شرایط غیرعادی

در واقع BMS با جمع‌آوری اطلاعات از باتری می‌تواند در شرایط مختلف تصمیم بگیرد که ادامه شارژ یا دشارژ مجاز است یا باید فرایند متوقف شود.

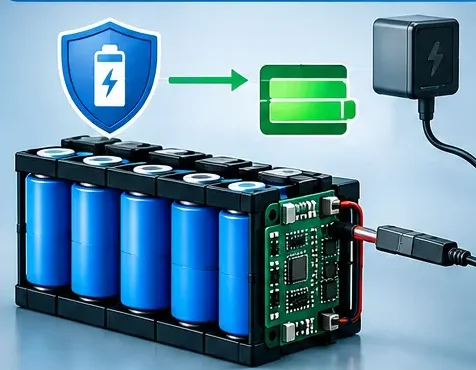

۱. جلوگیری از شارژ بیش از حد باتری

یکی از مهم‌ترین وظایف BMS، جلوگیری از Overcharge یا شارژ بیش از حد است.

در پک‌های چندسلولی، ممکن است یکی از سلول‌ها زودتر از سلول‌های دیگر به ولتاژ بالای مجاز برسد. اگر BMS این وضعیت را تشخیص دهد، می‌تواند با استفاده از مدارهای حفاظتی، فرایند شارژ را محدود یا قطع کند.

این موضوع به‌خصوص در باتری‌های لیتیومی اهمیت زیادی دارد؛ زیرا شارژ خارج از محدوده مناسب می‌تواند به سلول آسیب بزند و ایمنی سیستم را تحت تأثیر قرار دهد.

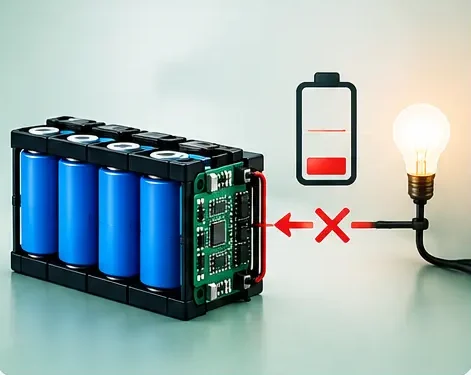

۲. جلوگیری از تخلیه بیش از حد

BMS فقط هنگام شارژ از باتری محافظت نمی‌کند؛ هنگام مصرف انرژی نیز وظیفه مهمی دارد.

اگر ولتاژ یک سلول بیش از حد پایین بیاید، BMS می‌تواند برای جلوگیری از ادامه تخلیه، خروجی باتری را محدود یا قطع کند.

به این حالت Over-discharge Protection یا حفاظت در برابر تخلیه بیش از حد گفته می‌شود.

تخلیه بیش از حد می‌تواند به‌خصوص در باتری‌های لیتیومی باعث کاهش ظرفیت و آسیب به سلول شود.

۳. کنترل جریان باتری

یکی دیگر از وظایف BMS، نظارت بر جریان ورودی و خروجی باتری است.

برای مثال، اگر جریان عبوری از باتری از محدوده تعیین‌شده بیشتر شود، BMS می‌تواند این وضعیت را تشخیص داده و مدار حفاظت را فعال کند.

این قابلیت برای جلوگیری از شرایطی مانند اضافه‌جریان و اتصال کوتاه اهمیت دارد.



۴. کنترل دمای باتری

دمای باتری یکی از پارامترهای مهم در عملکرد و ایمنی آن است.

BMS می‌تواند با استفاده از سنسورهای دما، وضعیت حرارتی سلول‌ها یا پک باتری را بررسی کند. اگر دما از محدوده مناسب خارج شود، سیستم می‌تواند شارژ یا دشارژ را محدود یا متوقف کند.

در سیستم‌های باتری پیشرفته، اندازه‌گیری دما در نقاط مختلف پک اهمیت بیشتری پیدا می‌کند؛ زیرا ممکن است دمای بخش‌های مختلف باتری یکسان نباشد.



بالانس باتری چیست و چرا BMS به آن نیاز دارد؟

یکی از مهم‌ترین قابلیت‌های BMS، Cell Balancing یا بالانس سلول‌هاست.

فرض کنید یک پک باتری از چند سلول متصل به یکدیگر ساخته شده است. با گذشت زمان، ممکن است ظرفیت یا میزان شارژ سلول‌ها با هم تفاوت پیدا کند.

برای مثال، سه سلول را در نظر بگیرید:

• سلول اول: ۹۰٪
• سلول دوم: ۹۰٪
• سلول سوم: ۸۰٪

در این حالت، وضعیت سلول‌ها یکسان نیست.

BMS می‌تواند با استفاده از روش‌های بالانس، اختلاف بین سلول‌ها را کاهش دهد تا پک عملکرد مناسب‌تری داشته باشد.

در روش Passive Balancing معمولاً مقداری از انرژی سلول با شارژ بالاتر تلف می‌شود تا اختلاف کاهش پیدا کند. در روش Active Balancing، انرژی می‌تواند به شکل کنترل‌شده بین سلول‌ها منتقل شود.

چرا بالانس سلول‌ها مهم است؟

در یک پک سری، عملکرد کل مجموعه می‌تواند تحت تأثیر ضعیف‌ترین سلول قرار بگیرد.

برای مثال، اگر چند سلول ظرفیت مناسبی داشته باشند اما یک سلول زودتر به حد مجاز برسد، سیستم ممکن است مجبور شود شارژ یا دشارژ کل پک را محدود کند.

به همین دلیل، بالانس مناسب می‌تواند به استفاده بهتر از ظرفیت پک کمک کند.

SOC و SOH در BMS چیست؟

دو اصطلاح مهم که در سیستم‌های مدیریت باتری زیاد با آن‌ها مواجه می‌شویم، SOC و SOH هستند.

SOC چیست؟

SOC مخفف State of Charge است و به معنی وضعیت شارژ باتری است.

اگر نمایشگر یک سیستم نشان دهد باتری ۷۰٪ شارژ دارد، این عدد در واقع یک تخمین از SOC باتری است.

BMS برای تخمین SOC می‌تواند از اطلاعاتی مانند ولتاژ، جریان و داده‌های مربوط به شارژ و دشارژ استفاده کند.

SOH چیست؟

مخفف SOH : State of Health یا وضعیت سلامت باتری است.

و SOH به‌صورت کلی نشان می‌دهد باتری نسبت به شرایط اولیه خود در چه وضعیتی قرار دارد.

برای مثال، اگر ظرفیت قابل استفاده یک باتری به دلیل فرسودگی کاهش پیدا کند، این موضوع می‌تواند در ارزیابی سلامت باتری مورد توجه قرار گیرد.



BMS چگونه کار می‌کند؟

عملکرد BMS را می‌توان در چند مرحله ساده خلاصه کرد:

اندازه‌گیری → تحلیل → تصمیم‌گیری → حفاظت

مرحله اول: اندازه‌گیری

BMS اطلاعاتی مانند ولتاژ سلول‌ها، جریان و دما را اندازه‌گیری می‌کند.

مرحله دوم: تحلیل اطلاعات

اطلاعات اندازه‌گیری‌شده با محدوده‌های مجاز و الگوریتم‌های مدیریت باتری مقایسه می‌شوند.

مرحله سوم: تصمیم‌گیری

اگر شرایط عادی باشد، باتری به کار خود ادامه می‌دهد.

اگر شرایط غیرعادی تشخیص داده شود، BMS می‌تواند واکنش مناسب را اجرا کند.

مرحله چهارم: حفاظت

در صورت نیاز، مدار حفاظتی می‌تواند شارژ یا دشارژ باتری را محدود یا قطع کند.

بنابراین BMS فقط یک «نمایشگر میزان شارژ» نیست؛ بلکه مجموعه‌ای از مدارها، سنسورها و منطق کنترلی برای مدیریت باتری است.



🛠مثال عملی؛ BMS در یک باتری چندسلولی

برای درک بهتر عملکرد BMS، یک مثال ساده را بررسی کنیم.

فرض کنید یک پک باتری از ۴ سلول لیتیومی متصل به صورت سری ساخته شده است.

هر سلول به‌صورت جداگانه توسط BMS پایش می‌شود.

در زمان شارژ، وضعیت سلول‌ها ممکن است به شکل زیر باشد:

سلول	وضعیت شارژ
سلول ۱	۹۲٪
سلول ۲	۹۰٪
سلول ۳	۹۱٪
سلول ۴	۹۷٪

در این شرایط، سلول چهارم نسبت به سایر سلول‌ها شارژ بیشتری دارد.

اگر BMS قابلیت بالانس داشته باشد، می‌تواند اختلاف سلول‌ها را مدیریت کند تا یک سلول زودتر از سایر سلول‌ها به محدوده بالای مجاز نرسد.

حالا فرض کنیم هنگام استفاده از باتری، ولتاژ یکی از سلول‌ها بیش از حد کاهش پیدا کند. BMS این وضعیت را تشخیص می‌دهد و می‌تواند برای حفاظت از پک، دشارژ را متوقف کند.

نتیجه: حتی اگر مجموع ولتاژ پک در نگاه اول مناسب به نظر برسد، بررسی تک‌تک سلول‌ها اهمیت زیادی دارد.



🔋🔋تفاوت BMS با شارژر باتری چیست؟

گاهی BMS با شارژر اشتباه گرفته می‌شود، در حالی که این دو وظایف متفاوتی دارند.

شارژر وظیفه دارد انرژی الکتریکی مناسب را برای شارژ باتری فراهم کند.

اما BMS وضعیت باتری را بررسی و مدیریت می‌کند و می‌تواند در شرایط نامناسب از باتری محافظت کند.

در یک سیستم کامل ممکن است شارژر و BMS در کنار یکدیگر کار کنند.

به زبان ساده:

شارژر انرژی مورد نیاز باتری را تأمین می‌کند؛ BMS مراقب وضعیت باتری است.



آیا هر باتری به BMS نیاز دارد؟

نوع باتری و کاربرد آن تعیین می‌کند که چه نوع سیستم مدیریتی مورد نیاز است.

BMS به‌خصوص در پک‌های باتری لیتیومی چندسلولی اهمیت زیادی دارد؛ زیرا نظارت بر ولتاژ تک‌تک سلول‌ها، دما، جریان و بالانس سلول‌ها در این سیستم‌ها اهمیت بالایی دارد.

البته انتخاب BMS باید بر اساس مشخصات واقعی باتری انجام شود و صرفاً انتخاب یک برد با تعداد سلول مشابه کافی نیست.



هنگام انتخاب BMS به چه نکاتی توجه کنیم؟

اگر قصد انتخاب BMS برای یک پک باتری را دارید، چند مشخصه مهم باید بررسی شود:

۱. تعداد سلول‌ها

BMS باید با تعداد سلول‌های سری پک سازگار باشد.

۲. نوع شیمی باتری

مشخصات BMS باید با نوع باتری، مانند Li-ion یا LiFePO4، سازگار باشد.

۳. جریان شارژ و دشارژ

حداکثر جریان مورد نیاز سیستم باید با مشخصات BMS مطابقت داشته باشد.

۴. محدوده دمای کاری

در کاربردهای حساس، قابلیت پایش دما اهمیت زیادی دارد.

۵. قابلیت بالانس

اگر پک چندسلولی است، نوع و عملکرد سیستم بالانس اهمیت دارد.

۶. امکانات ارتباطی

در BMSهای پیشرفته ممکن است امکاناتی مانند ارتباط با کنترلر یا سیستم مانیتورینگ وجود داشته باشد.

۷. قابلیت‌های حفاظتی

حفاظت در برابر شرایطی مانند اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان و دمای نامناسب از مهم‌ترین مواردی است که باید بررسی شود.



🔋آیا BMS باعث افزایش عمر باتری می‌شود؟

BMS به‌تنهایی نمی‌تواند عمر باتری را تضمین کند، اما مدیریت صحیح محدوده کاری باتری و جلوگیری از شرایط نامناسب می‌تواند به بهره‌برداری بهتر و کاهش فشار غیرضروری بر سلول‌ها کمک کند.

برای نمونه، جلوگیری از شارژ یا تخلیه خارج از محدوده مجاز و مدیریت اختلاف بین سلول‌ها از قابلیت‌های مهم BMS هستند.

البته عمر واقعی باتری به عوامل دیگری مانند نوع سلول، کیفیت ساخت، دما، الگوی مصرف، تعداد سیکل‌ها و شرایط نگهداری نیز وابسته است.



نشانه‌های احتمالی مشکل در BMS چیست؟

اگر BMS یا ارتباط آن با سلول‌ها دچار مشکل شود، ممکن است علائمی مانند موارد زیر دیده شود:

• شارژ نشدن باتری
• قطع شدن ناگهانی خروجی
• نمایش نادرست وضعیت شارژ
• اختلاف غیرعادی بین ولتاژ سلول‌ها
• فعال شدن مکرر حفاظت
• مشاهده خطای دما
• عملکرد نامنظم هنگام شارژ یا دشارژ

البته این علائم همیشه به معنی خراب بودن BMS نیستند و ممکن است از خود سلول‌ها، اتصالات، شارژر یا بخش دیگری از سیستم ناشی شوند.



☀جمع‌بندی؛ BMS

در باتری چیست؟

در پاسخ کوتاه به سؤال «BMS در باتری چیست؟» می‌توان گفت:

BMS یا سیستم مدیریت باتری، یک سیستم الکترونیکی برای پایش، مدیریت و حفاظت از باتری است.

BMS می‌تواند ولتاژ سلول‌ها، جریان و دما را بررسی کند، وضعیت شارژ و سلامت باتری را تخمین بزند، اختلاف بین سلول‌ها را مدیریت کند و در شرایط نامناسب اقدامات حفاظتی انجام دهد.

به همین دلیل، BMS یکی از بخش‌های مهم در بسیاری از سیستم‌های باتری چندسلولی، به‌خصوص پک‌های لیتیومی، محسوب می‌شود.

اگر قصد طراحی یا انتخاب یک پک باتری دارید، انتخاب BMS مناسب باید بر اساس نوع سلول، تعداد سلول‌ها، ولتاژ، جریان، شرایط کاری و کاربرد نهایی سیستم انجام شود.

🤔سوالات متداول درباره BMS

BMS مخفف چیست؟

BMS مخفف Battery Management System و به معنی سیستم مدیریت باتری است.

مهم‌ترین وظیفه BMS چیست؟

مهم‌ترین وظیفه BMS پایش و مدیریت وضعیت باتری و محافظت از آن در برابر شرایط کاری نامناسب است.

آیا BMS باتری را شارژ می‌کند؟

خیر. BMS معمولاً وظیفه اصلی شارژ کردن باتری را بر عهده ندارد؛ بلکه وضعیت باتری و فرایند شارژ را پایش و مدیریت می‌کند و در صورت نیاز حفاظت را فعال می‌کند.

بالانس باتری در BMS چیست؟

بالانس یعنی مدیریت اختلاف وضعیت شارژ سلول‌های یک پک تا اختلاف آن‌ها کاهش پیدا کند و عملکرد پک به شکل مناسب‌تری مدیریت شود.

SOC در BMS یعنی چه؟

SOC مخفف State of Charge و به معنی وضعیت شارژ باتری است.

SOH در BMS یعنی چه؟

SOH مخفف State of Health و به معنی وضعیت سلامت باتری است.

آیا BMS برای باتری لیتیومی مهم است؟

بله. در پک‌های لیتیومی چندسلولی، پایش ولتاژ سلول‌ها، دما، جریان و مدیریت شرایط شارژ و دشارژ اهمیت زیادی دارد و BMS برای این منظور استفاده می‌شود.
