⚡ولتاژ کاری در باتری و سانورتر چیست؟

اگر قصد خرید یا راه‌اندازی یک سیستم برق خورشیدی، UPS یا سیستم برق پشتیبان را دارید، احتمالاً با عبارت‌هایی مانند ولتاژ کاری باتری، ولتاژ اسمی، ولتاژ ورودی سانورتر و سیستم 12، 24 یا 48 ولت روبه‌رو شده‌اید.

اما ولتاژ کاری دقیقاً به چه معناست و چرا انتخاب درست آن برای باتری و سانورتر اهمیت دارد؟

در این مقاله از آلفا پاور به زبان ساده توضیح می‌دهیم که ولتاژ کاری باتری و سانورتر چیست، تفاوت ولتاژ اسمی و واقعی را بررسی می‌کنیم و با یک مثال عملی نشان می‌دهیم چطور باتری مناسب یک سانورتر را انتخاب کنیم.

ولتاژ کاری باتری چیست؟

ولتاژ کاری باتری به محدوده ولتاژی گفته می‌شود که باتری در هنگام کار کردن، شارژ شدن و تخلیه انرژی در آن قرار می‌گیرد.

برای مثال، وقتی می‌گوییم یک باتری 12 ولت است، منظور این نیست که ولتاژ باتری در تمام شرایط دقیقاً 12 ولت باقی می‌ماند.

یک باتری 12 ولتی بسته به میزان شارژ، نوع باتری، جریان مصرفی و شرایط شارژ می‌تواند ولتاژی متفاوت داشته باشد.

بنابراین بهتر است بین ولتاژ اسمی باتری و ولتاژ واقعی باتری تفاوت قائل شویم.

ولتاژ اسمی چیست؟

ولتاژ اسمی یک مقدار استاندارد برای معرفی باتری است. رایج‌ترین ولتاژهای اسمی در سیستم‌های برق خورشیدی و پشتیبان عبارت‌اند از:

• 12 ولت
• 24 ولت
• 48 ولت

البته سیستم‌های دیگری با ولتاژهای متفاوت نیز وجود دارند و انتخاب ولتاژ مناسب به نوع تجهیزات و طراحی سیستم بستگی دارد.

برای نمونه، یک سانورتر ممکن است فقط با باتری 24 ولت کار کند، در حالی که مدل دیگری برای باتری 48 ولت طراحی شده باشد. برخی تجهیزات نیز امکان استفاده از چند سطح ولتاژ را دارند.

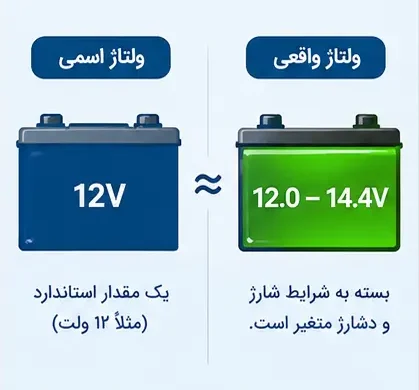

تفاوت ولتاژ اسمی و ولتاژ واقعی باتری

یکی از اشتباهات رایج این است که تصور کنیم باتری 12 ولت همیشه دقیقاً 12 ولت خروجی دارد.

در واقعیت، ولتاژ باتری با توجه به وضعیت شارژ تغییر می‌کند.

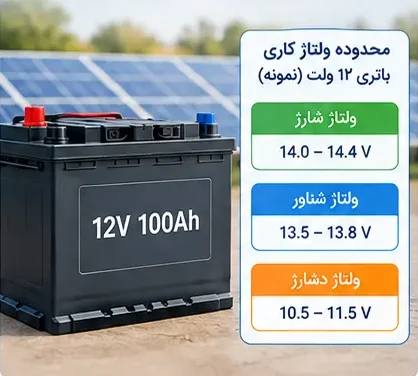

برای مثال، در یک سیستم باتری سرب‌اسیدی، ولتاژ هنگام شارژ می‌تواند به محدوده‌ای بالاتر از ولتاژ اسمی برسد. برای یک سیستم 12 ولتی، مقادیر شارژ مانند 14.4 ولت و ولتاژ شناور مانند 13.8 ولت در برخی کنترلرها استفاده می‌شود. این مقادیر برای سیستم‌های 24 و 48 ولت متناسب با ولتاژ سیستم افزایش پیدا می‌کنند.

بنابراین:

12V به معنی ولتاژ ثابت 12 ولت نیست.

همین موضوع برای سیستم‌های 24 و 48 ولت نیز صادق است.

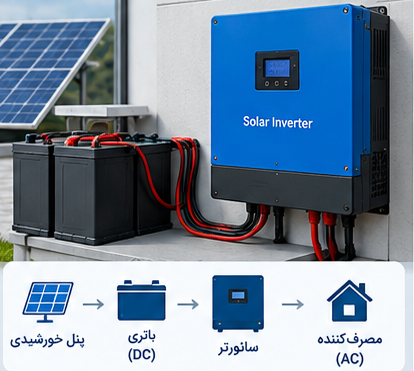

سانورتر چیست؟

سانورتر یا Solar Inverter یکی از تجهیزات مهم در سیستم‌های خورشیدی و برق پشتیبان است که می‌تواند وظایف مختلفی مانند تبدیل برق DC باتری به برق AC، مدیریت شارژ باتری و در برخی مدل‌ها مدیریت انرژی تولیدشده توسط پنل خورشیدی را انجام دهد.

به زبان ساده، اگر باتری برق را به صورت DC ذخیره کند، سانورتر می‌تواند این انرژی را برای تأمین برق تجهیزات AC مورد استفاده قرار دهد.

به همین دلیل، هماهنگ بودن ولتاژ باتری و ورودی باتری سانورتر اهمیت بسیار زیادی دارد.

⚡ولتاژ کاری سانورتر چیست؟

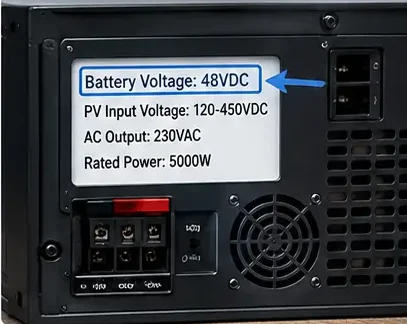

وقتی در مشخصات یک سانورتر عباراتی مانند:

Battery Voltage: 12V / 24V / 48V

مشاهده می‌کنید، این مشخصات نشان می‌دهد سانورتر برای چه سیستم باتری طراحی شده است.

برای مثال، اگر یک سانورتر برای سیستم باتری 48 ولت طراحی شده باشد، نمی‌توان صرفاً به دلیل یکسان بودن ظرفیت باتری، یک باتری یا بانک باتری 12 ولتی را بدون طراحی صحیح به آن متصل کرد.

برخی سانورترها دارای محدوده مشخصی برای ولتاژ باتری هستند. برای نمونه، در بعضی تجهیزات 48 ولتی، محدوده کاری باتری ممکن است حدود 42 تا 60 ولت باشد؛ اما این عدد در هر مدل متفاوت است و باید از دیتاشیت همان دستگاه بررسی شود.

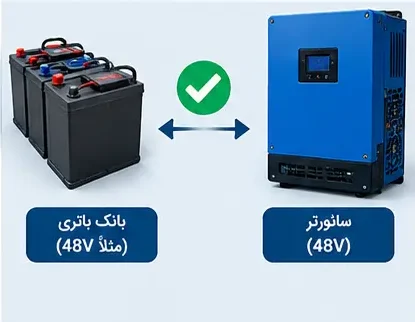

چرا تطبیق ولتاژ باتری با سانورتر مهم است؟

تطبیق صحیح ولتاژ یکی از مهم‌ترین موارد هنگام طراحی سیستم برق خورشیدی است.

اگر ولتاژ بانک باتری با مشخصات سانورتر سازگار نباشد، ممکن است دستگاه نتواند به شکل صحیح کار کند یا سیستم وارد وضعیت‌های حفاظتی مانند قطع در ولتاژ پایین یا بالا شود.

به همین دلیل، هنگام انتخاب باتری برای سانورتر باید حداقل این موارد بررسی شود:

1. ولتاژ اسمی سانورتر
2. محدوده مجاز ولتاژ باتری
3. نوع باتری
4. ظرفیت باتری
5. جریان شارژ و دشارژ مجاز
6. توان سانورتر
7. مشخصات شارژر داخلی یا کنترلر MPPT
8. در باتری‌های لیتیومی، سازگاری BMS و ارتباط آن با سانورتر

🏠سیستم 12، 24 یا 48 ولت؛ کدام بهتر است؟

انتخاب بین سیستم‌های 12، 24 و 48 ولت به توان مصرفی و طراحی سیستم بستگی دارد.

یکی از مزایای افزایش ولتاژ سیستم این است که برای انتقال یک توان مشخص، جریان کمتری مورد نیاز خواهد بود.

رابطه ساده توان به شکل زیر است:

P = V × I

یعنی:

توان = ولتاژ × جریان

در نتیجه:

I = P ÷ V

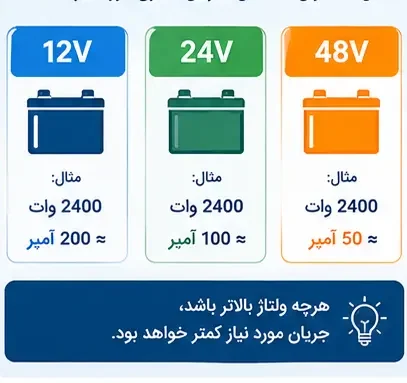

یک مثال ساده

فرض کنید قرار است یک سیستم حدود 2400 وات توان مصرفی داشته باشد.

در سیستم 24 ولت:

2400 ÷ 24 = 100 آمپر

اما در سیستم 48 ولت:

2400 ÷ 48 = 50 آمپر

یعنی در شرایط ایده‌آل، با دو برابر شدن ولتاژ، جریان مورد نیاز برای همان توان نصف می‌شود.

البته در سیستم واقعی، راندمان سانورتر، افت ولتاژ، شرایط کابل‌ها و سایر عوامل نیز باید در نظر گرفته شوند.



🛠مثال عملی: انتخاب باتری برای یک سانورتر 48 ولت

فرض کنیم یک سانورتر داریم که طبق مشخصات سازنده، برای بانک باتری 48 ولت طراحی شده است.

در این شرایط، نمی‌توان صرفاً یک باتری 12 ولتی را به دستگاه متصل کرد.

اگر از باتری‌های 12 ولتی استفاده کنیم، برای ساخت یک بانک اسمی 48 ولت می‌توان چهار باتری 12 ولتی را به صورت سری قرار داد:

12V + 12V + 12V + 12V = 48V

در اتصال سری، ولتاژ باتری‌ها با یکدیگر جمع می‌شود، اما ظرفیت آمپرساعت بانک در حالت ایده‌آل برابر ظرفیت یک باتری باقی می‌ماند.

برای مثال، اگر چهار باتری 12 ولت و 100 آمپرساعت را به شکل صحیح سری کنیم، بانک حاصل به صورت اسمی:

48 ولت، 100 آمپرساعت

خواهد بود.

انرژی اسمی این بانک نیز تقریباً:

48 × 100 = 4800 وات‌ساعت

یا 4.8 کیلووات‌ساعت است.

البته انرژی قابل استفاده واقعی به نوع باتری، عمق دشارژ مجاز، راندمان سیستم و شرایط کاری بستگی دارد.



🛠مثال دوم: چرا ظرفیت باتری به تنهایی کافی نیست؟

فرض کنید دو باتری داریم:

• باتری اول: 12V 200Ah
• باتری دوم: 24V 100Ah

انرژی اسمی هر دو تقریباً برابر است:

12 × 200 = 2400Wh

و:

24 × 100 = 2400Wh

بنابراین فقط نگاه کردن به عدد آمپرساعت نمی‌تواند ظرفیت انرژی را مشخص کند.

برای مقایسه ظرفیت انرژی، باید ولتاژ و آمپرساعت را با هم در نظر گرفت:

انرژی تقریبی = ولتاژ × ظرفیت آمپرساعت

البته برای انتخاب واقعی باتری، موارد دیگری مانند نوع باتری، عمق دشارژ، عمر مفید، جریان مجاز و سازگاری با سانورتر نیز اهمیت دارند.



ولتاژ پایین باتری در سانورتر یعنی چه؟

سانورترها معمولاً برای جلوگیری از تخلیه بیش از حد باتری دارای حفاظت ولتاژ پایین هستند.

اگر ولتاژ باتری بیش از حد کاهش پیدا کند، دستگاه ممکن است ابتدا هشدار دهد و سپس برای محافظت از باتری خاموش شود.

مقدار دقیق ولتاژ قطع پایین به مدل سانورتر و نوع باتری بستگی دارد.

برای مثال، در مشخصات بعضی تجهیزات، محدوده کاری یک سیستم 48 ولتی حدود 42 تا 60 ولت اعلام شده و ولتاژ قطع نیز به صورت مشخص در دیتاشیت تعیین شده است.

بنابراین نباید یک عدد ثابت را برای تمام سانورترها در نظر گرفت.



ولتاژ بالای باتری چه مشکلی ایجاد می‌کند؟

همان‌طور که افت بیش از حد ولتاژ می‌تواند مشکل‌ساز باشد، افزایش بیش از حد ولتاژ نیز برای تجهیزات مناسب نیست.

سانورترها معمولاً دارای حفاظت در برابر ولتاژ بالای باتری هستند. برای مثال، بعضی کنترلرها و سانورترها دارای نقاط قطع و بازگشت مشخص برای ولتاژ بالای باتری هستند.

به همین دلیل، هنگام طراحی سیستم باید هم حداقل ولتاژ و هم حداکثر ولتاژ مجاز دستگاه بررسی شود.



آیا ولتاژ پنل خورشیدی با ولتاژ باتری یکی است؟

خیر.

این دو ولتاژ می‌توانند کاملاً متفاوت باشند.

برای مثال ممکن است یک سیستم دارای بانک باتری 48 ولت باشد، اما پنل‌های خورشیدی ورودی سانورتر یا کنترلر MPPT ولتاژی بسیار بالاتر داشته باشند.

وظیفه کنترلر MPPT این است که انرژی پنل را در نقطه مناسب دریافت کرده و برای شارژ باتری مدیریت کند.

برای نمونه، برخی کنترلرهای MPPT برای باتری‌های 12، 24 و 48 ولت طراحی شده‌اند و در عین حال ورودی PV آنها می‌تواند ولتاژ بسیار بالاتری داشته باشد.

بنابراین نباید ولتاژ باتری را با ولتاژ ورودی پنل خورشیدی اشتباه گرفت.



هنگام خرید سانورتر به چه ولتاژی توجه کنیم؟

اگر قصد خرید سانورتر دارید، فقط به توان دستگاه مثلاً 3 یا 5 کیلووات توجه نکنید.

یکی از اولین مشخصاتی که باید بررسی کنید، ولتاژ بانک باتری است.

برای مثال ممکن است دو سانورتر با توان مشابه وجود داشته باشند اما یکی برای بانک باتری 24 ولت و دیگری برای بانک باتری 48 ولت طراحی شده باشد.

همچنین باید موارد زیر را بررسی کنید:

1. ولتاژ نامی باتری

مشخص کنید سانورتر با باتری 12، 24 یا 48 ولت کار می‌کند.

2. محدوده ولتاژ باتری

فقط عدد ولتاژ اسمی کافی نیست. محدوده مجاز ولتاژ ورودی باتری را نیز بررسی کنید.

3. نوع باتری

ببینید دستگاه با باتری سرب‌اسیدی، AGM، GEL، لیتیومی یا سایر فناوری‌ها سازگار است یا خیر.

4. جریان شارژ

حداکثر جریان شارژ سانورتر را بررسی کنید؛ زیرا ظرفیت باتری باید با توان شارژ سیستم هماهنگ باشد.

5. سازگاری با BMS

اگر از باتری لیتیومی استفاده می‌کنید، سازگاری BMS باتری با سانورتر اهمیت ویژه‌ای دارد.



❌اشتباهات رایج درباره ولتاژ باتری و سانورتر

اشتباه اول: باتری 12 ولت همیشه 12 ولت است

خیر. 12 ولت معمولاً ولتاژ اسمی باتری است و ولتاژ واقعی آن با شرایط شارژ و دشارژ تغییر می‌کند.

اشتباه دوم: هر باتری با ظرفیت مناسب به هر سانورتر متصل می‌شود

خیر. علاوه بر ظرفیت، ولتاژ و محدوده کاری باتری باید با سانورتر سازگار باشد.

اشتباه سوم: ولتاژ پنل باید برابر ولتاژ باتری باشد

خیر. در سیستم‌های دارای MPPT، ولتاژ ورودی پنل می‌تواند با ولتاژ بانک باتری متفاوت باشد.

اشتباه چهارم: آمپرساعت بیشتر همیشه یعنی باتری بهتر

خیر. ظرفیت باتری تنها یکی از معیارهای انتخاب است و باید ولتاژ، نوع باتری، جریان مجاز، عمق دشارژ و طول عمر نیز بررسی شود.



☀جمع‌بندی☀

ولتاژ کاری باتری و سانورتر یکی از مهم‌ترین پارامترها در طراحی سیستم‌های خورشیدی و برق پشتیبان است.

ولتاژهایی مانند 12، 24 و 48 ولت معمولاً نشان‌دهنده ولتاژ اسمی سیستم هستند و ولتاژ واقعی باتری در زمان شارژ و دشارژ می‌تواند تغییر کند.

از طرف دیگر، هر سانورتر محدوده مشخصی برای ولتاژ باتری دارد و انتخاب باتری باید بر اساس همین مشخصات انجام شود.

اگر بخواهیم خیلی ساده بگوییم:

قبل از انتخاب باتری برای سانورتر، ابتدا ولتاژ نامی و محدوده ولتاژ مجاز سانورتر را بررسی کنید. سپس بر اساس توان مورد نیاز، ظرفیت باتری، نوع باتری و جریان شارژ و دشارژ، بانک باتری مناسب را انتخاب کنید.

در سیستم‌های خورشیدی، تطبیق صحیح باتری و سانورتر می‌تواند به عملکرد پایدارتر، استفاده بهتر از انرژی و افزایش طول عمر تجهیزات کمک کند.

🤔سوالات متداول🤔

تفاوت باتری 12، 24 و 48 ولت چیست؟

این اعداد بیانگر ولتاژ اسمی بانک باتری هستند. با افزایش ولتاژ سیستم، برای تولید توان یکسان جریان کمتری مورد نیاز است.

آیا می‌توان چهار باتری 12 ولت را برای سانورتر 48 ولت استفاده کرد؟

در صورتی که مشخصات باتری‌ها و سانورتر اجازه دهد، چهار باتری 12 ولتی می‌توانند به صورت سری یک بانک اسمی 48 ولتی ایجاد کنند. با این حال، نحوه اتصال و مشخصات دقیق باتری‌ها باید با طراحی سیستم سازگار باشد.

از کجا بفهمیم سانورتر به باتری 24 یا 48 ولت نیاز دارد؟

بهترین روش بررسی دیتاشیت یا پلاک مشخصات دستگاه است. عبارت‌هایی مانند Nominal Battery Voltage یا Battery Voltage معمولاً این اطلاعات را مشخص می‌کنند.

آیا ولتاژ پنل خورشیدی باید با ولتاژ باتری برابر باشد؟

خیر. در سیستم‌های دارای کنترلر MPPT، ولتاژ ورودی پنل می‌تواند متفاوت از ولتاژ بانک باتری باشد و کنترلر وظیفه مدیریت تبدیل و شارژ را بر عهده دارد.
