⚡طریقه اضافه کردن باتری به سانورتر؛ راهنمای ساده و کاربردی⚡

اگر از سانورتر برای تأمین برق خانه، ویلا، فروشگاه یا یک سیستم خورشیدی استفاده می‌کنید، احتمالاً بعد از مدتی به افزایش زمان برق‌دهی سیستم نیاز پیدا خواهید کرد. یکی از راهکارهای رایج، اضافه کردن باتری به سانورتر یا افزایش ظرفیت بانک باتری است.

اما آیا می‌توان هر باتری را به هر سانورتری اضافه کرد؟ پاسخ کوتاه، خیر است. نوع باتری، ولتاژ بانک باتری، ظرفیت، حداکثر جریان شارژ و دشارژ و همچنین قابلیت‌های خود سانورتر باید با یکدیگر هماهنگ باشند.

در این مقاله از آلفا پاور، به زبان ساده توضیح می‌دهیم که برای اضافه کردن باتری به سانورتر چه نکاتی را باید در نظر بگیرید و با یک مثال عملی، روش محاسبه ظرفیت موردنیاز را بررسی می‌کنیم.

سانورتر چیست و باتری چه نقشی در آن دارد؟

سانورتر در واقع یکی از تجهیزات مهم در سیستم‌های برق خورشیدی و ذخیره‌سازی انرژی است که بسته به مدل می‌تواند وظیفه مدیریت انرژی، شارژ باتری و تبدیل برق DC باتری به برق AC مورد استفاده تجهیزات را بر عهده داشته باشد.

باتری انرژی را در زمان تولید یا وجود برق مناسب ذخیره می‌کند تا در زمان قطع برق یا زمانی که انرژی تولیدشده کافی نیست، مورد استفاده قرار گیرد.

به همین دلیل، هرچه ظرفیت بانک باتری بیشتر باشد، در شرایط یکسان و با رعایت محدودیت‌های سیستم، مدت زمان بیشتری می‌توان از تجهیزات برقی استفاده کرد.



آیا می‌توان یک باتری جدید به سانورتر اضافه کرد؟

در بسیاری از سیستم‌ها امکان افزایش ظرفیت باتری وجود دارد، اما این موضوع کاملاً به مدل سانورتر و طراحی بانک باتری بستگی دارد.

قبل از خرید باتری جدید باید حداقل این موارد بررسی شوند:

ولتاژ نامی سانورتر

محدوده ولتاژ مجاز باتری

نوع باتری قابل پشتیبانی

ظرفیت باتری فعلی

حداکثر جریان شارژ و دشارژ

قابلیت اتصال چند باتری یا چند ماژول باتری

سازگاری BMS در باتری‌های لیتیومی

مشخصات کابل‌ها، حفاظت DC و تجهیزات حفاظتی

دستورالعمل شرکت سازنده

برای نمونه، اگر سانورتر برای بانک باتری 48 ولت طراحی شده باشد، نمی‌توان بدون بررسی مشخصات دستگاه یک باتری با ولتاژ نامتناسب به آن اضافه کرد.

نکته مهم: افزایش تعداد باتری الزاماً به معنی افزایش توان خروجی سانورتر نیست. اضافه کردن باتری معمولاً ظرفیت ذخیره انرژی و مدت زمان پشتیبانی را افزایش می‌دهد، در حالی که توان خروجی همچنان به ظرفیت خود سانورتر و محدودیت‌های آن وابسته است.

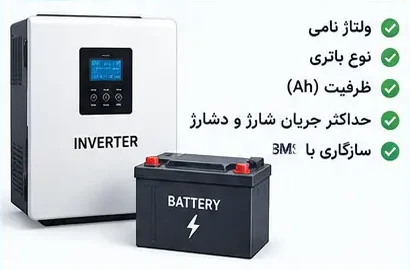

⚠قبل از اضافه کردن باتری به سانورتر چه چیزهایی را بررسی کنیم؟

1. ولتاژ باتری را بررسی کنید

اولین و مهم‌ترین موضوع، تطابق ولتاژ بانک باتری با سانورتر است.

سانورترها ممکن است برای بانک‌های باتری با ولتاژهای مختلف طراحی شده باشند؛ برای مثال برخی سیستم‌ها از معماری 12، 24 یا 48 ولت استفاده می‌کنند.

بنابراین قبل از هر اقدامی باید مشخصات درج‌شده روی سانورتر و دفترچه راهنمای آن بررسی شود.

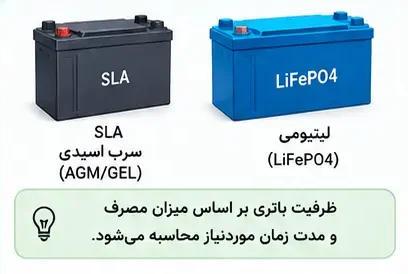

2. نوع باتری را مشخص کنید

همه باتری‌ها برای همه سانورترها مناسب نیستند.

باتری‌های سرب‌اسیدی، AGM، GEL و لیتیومی هرکدام ویژگی‌های متفاوتی دارند. باتری‌های لیتیومی نیز وجود و سازگاری BMS یا سیستم مدیریت باتری اهمیت زیادی دارد.

در بعضی سیستم‌های هیبریدی، ارتباط بین BMS و سانورتر از طریق پروتکل‌هایی مانند CAN یا RS485 انجام می‌شود. در چنین شرایطی فقط تطابق ولتاژ کافی نیست و سازگاری ارتباطی نیز باید بررسی شود.



3. ظرفیت باتری را بررسی کنید

ظرفیت باتری معمولاً با واحد آمپر ساعت (Ah) بیان می‌شود.

برای مثال:

یک باتری 12 ولت 100 آمپرساعت

دو باتری 12 ولت 100 آمپرساعت

چهار باتری 12 ولت 100 آمپرساعت

ظرفیت ذخیره انرژی متفاوتی دارند و نحوه قرارگیری آن‌ها در بانک باتری نیز روی ولتاژ نهایی سیستم تأثیر می‌گذارد.

در اتصال سری، ولتاژ افزایش پیدا می‌کند و در اتصال موازی، ولتاژ ثابت می‌ماند اما ظرفیت افزایش پیدا می‌کند.

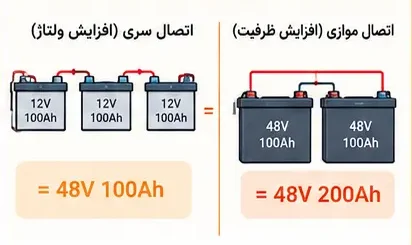

تفاوت اتصال سری و موازی باتری‌ها چیست؟

این قسمت برای درک نحوه افزایش ظرفیت باتری بسیار مهم است.

اتصال سری

در اتصال سری، باتری‌ها به شکلی در یک زنجیره قرار می‌گیرند که ولتاژها با یکدیگر جمع می‌شوند، اما ظرفیت آمپرساعت مجموعه در حالت ایده‌آل برابر ظرفیت یک باتری باقی می‌ماند.

مثلاً چهار باتری 12 ولت و 100 آمپرساعت در یک آرایش سری، از نظر تئوری یک بانک:

48 ولت و 100 آمپرساعت

ایجاد می‌کنند.



اتصال موازی

در اتصال موازی، ولتاژ بانک ثابت می‌ماند، اما ظرفیت آمپرساعت افزایش پیدا می‌کند.

مثلاً دو باتری 48 ولت و 100 آمپرساعت که به شکل موازی و مطابق طراحی سازنده به یک بانک متصل شوند، در حالت ایده‌آل می‌توانند بانکی با ظرفیت:

48 ولت و 200 آمپرساعت

ایجاد کنند.

بنابراین برای افزایش ظرفیت باتری سانورتر، نوع آرایش باتری‌ها اهمیت بسیار زیادی دارد.



🛠مثال عملی اضافه کردن باتری به سانورتر

فرض کنید یک سیستم خورشیدی دارای سانورتر 48 ولت است و در حال حاضر یک بانک باتری با ظرفیت:

48 ولت × 100 آمپرساعت

دارد.

اگر طراحی سانورتر و باتری اجازه افزایش ظرفیت را بدهد، هدف کاربر این است که ظرفیت ذخیره انرژی را افزایش دهد.

انرژی اسمی بانک فعلی به شکل زیر محاسبه می‌شود:

48 × 100 = 4800 وات‌ساعت

یعنی حدود 4.8 کیلووات‌ساعت انرژی اسمی.

حالا فرض کنید ظرفیت بانک باتری به 200 آمپرساعت افزایش پیدا کند:

48 × 200 = 9600 وات‌ساعت

یعنی حدود 9.6 کیلووات‌ساعت انرژی اسمی.

در نتیجه ظرفیت اسمی ذخیره انرژی تقریباً دو برابر شده است.

اما یک نکته بسیار مهم وجود دارد: انرژی قابل استفاده واقعی دقیقاً برابر عدد اسمی نیست. راندمان سانورتر، نوع باتری، عمق دشارژ مجاز، دما و محدودیت‌های BMS روی انرژی قابل استفاده تأثیر می‌گذارند.



آیا با اضافه کردن باتری، زمان برق‌دهی دو برابر می‌شود؟

در یک مثال ایده‌آل، اگر مصرف ثابت باشد و ظرفیت قابل استفاده باتری دو برابر شود، زمان پشتیبانی نیز می‌تواند تقریباً دو برابر شود.

برای مثال، اگر یک سیستم با ظرفیت قابل استفاده مشخص بتواند یک بار 500 واتی را حدود 4 ساعت تغذیه کند، افزایش مناسب ظرفیت باتری می‌تواند زمان پشتیبانی را افزایش دهد.

اما نباید انتظار داشت این افزایش همیشه دقیقاً دو برابر باشد؛ زیرا راندمان تبدیل انرژی و محدودیت‌های سیستم در عمل وجود دارند.



آیا می‌توان باتری قدیمی و جدید را با هم ترکیب کرد؟

این یکی از مهم‌ترین سؤالات هنگام اضافه کردن باتری به سانورتر است.

به‌طور کلی، ترکیب باتری‌هایی که از نظر:

برند

مدل

ظرفیت

سن

میزان فرسودگی

ولتاژ

فناوری ساخت

با یکدیگر تفاوت زیادی دارند، می‌تواند باعث عملکرد نامتعادل بانک باتری شود.

به همین دلیل، قبل از موازی یا سری کردن باتری جدید با باتری قدیمی باید دستورالعمل سازنده بررسی شود.

در سیستم‌های لیتیومی، موضوع سازگاری BMS اهمیت بیشتری پیدا می‌کند.

بهترین کار این است که برای افزایش ظرفیت، از باتری‌ها یا ماژول‌هایی استفاده شود که برای کار در همان سیستم و کنار یکدیگر تأیید شده‌اند.

⚠نکات مهم ایمنی هنگام اضافه کردن باتری به سانورتر

باتری‌های سیستم‌های خورشیدی می‌توانند جریان بسیار زیادی ایجاد کنند. بنابراین اتصال اشتباه ممکن است باعث آسیب تجهیزات، اتصال کوتاه، داغ شدن کابل‌ها یا ایجاد خطر آتش‌سوزی شود.

چند نکته مهم:

قبل از هر کاری مشخصات فنی سانورتر و باتری را بررسی کنید.

از باتری با ولتاژ نامتناسب استفاده نکنید.

ظرفیت و جریان مجاز شارژ و دشارژ سانورتر را بررسی کنید.

از تجهیزات حفاظتی DC مناسب استفاده شود.

کابل باتری باید متناسب جریان و طول مسیر انتخاب شود.

اتصالات باید مطابق دستورالعمل سازنده انجام شوند.

در باتری‌های لیتیومی، سازگاری BMS و ارتباط آن با سانورتر بررسی شود.

باتری‌ها در محل مناسب، خشک و دارای شرایط تهویه مناسب نصب شوند.

از ترکیب باتری‌های ناسازگار یا به‌شدت فرسوده با باتری‌های جدید خودداری شود.

اجرای سیم‌کشی و اتصال نهایی را به تکنسین متخصص بسپارید.

در راهنماهای فنی نصب سیستم‌های خورشیدی نیز بر انتخاب کابل مناسب، حفاظت DC، اتصال زمین و رعایت دستورالعمل سازنده تأکید شده است.



❌اشتباهات رایج در اضافه کردن باتری به سانورتر

استفاده از باتری با ولتاژ نامناسب

این یکی از خطرناک‌ترین اشتباهات است. قبل از خرید باتری باید ولتاژ مورد نیاز سانورتر مشخص شود.

توجه نکردن به حداکثر جریان شارژ

حتی اگر ظرفیت باتری مناسب باشد، حداکثر جریان شارژ سانورتر و باتری باید با یکدیگر سازگار باشند.

ترکیب باتری‌های قدیمی و جدید بدون بررسی

باتری قدیمی ممکن است عملکرد متفاوتی نسبت به باتری جدید داشته باشد و باعث عدم تعادل در بانک شود.

انتخاب کابل نامناسب

مسیر باتری می‌تواند جریان زیادی داشته باشد؛ بنابراین انتخاب کابل و تجهیزات حفاظتی باید بر اساس مشخصات واقعی سیستم انجام شود.

تصور افزایش توان سانورتر

اضافه کردن باتری، ظرفیت ذخیره انرژی را افزایش می‌دهد، اما لزوماً توان خروجی سانورتر را افزایش نمی‌دهد.

مثلاً اگر سانورتر توان خروجی مشخصی داشته باشد، افزایش تعداد باتری‌ها به‌تنهایی آن را به یک سانورتر با توان بالاتر تبدیل نمی‌کند.



🤔چگونه بفهمیم به باتری بیشتری نیاز داریم؟

اگر سیستم شما در زمان قطع برق خیلی زود خاموش می‌شود، ابتدا باید میزان مصرف و مدت زمان موردنیاز را مشخص کنید.

برای یک برآورد ساده می‌توان از رابطه زیر استفاده کرد:

انرژی موردنیاز = توان مصرفی × زمان استفاده

مثلاً اگر تجهیزات موردنظر شما در مجموع 800 وات مصرف داشته باشند و بخواهید به‌صورت فرضی 5 ساعت از آن‌ها استفاده کنید:

800 × 5 = 4000 وات‌ساعت

بنابراین حداقل انرژی موردنیاز بار حدود 4 کیلووات‌ساعت خواهد بود.

در مرحله طراحی واقعی باید راندمان سیستم، عمق دشارژ مجاز و سایر محدودیت‌ها نیز در محاسبه لحاظ شوند.



بهترین باتری برای سانورتر کدام است؟

پاسخ یکسانی برای همه سیستم‌ها وجود ندارد.

انتخاب باتری مناسب به عواملی مانند موارد زیر بستگی دارد:

مدل سانورتر

ولتاژ سیستم

میزان مصرف

مدت زمان بکاپ موردنیاز

تعداد دفعات شارژ و دشارژ

فضای نصب

بودجه

شرایط محیطی

امکان ارتباط BMS با سانورتر

بنابراین قبل از خرید باتری، بهتر است مشخصات فنی سانورتر و باتری با یکدیگر تطبیق داده شوند.



☀جمع‌بندی☀

اضافه کردن باتری به سانورتر یکی از راه‌های افزایش ظرفیت ذخیره انرژی و طولانی‌تر کردن زمان برق‌دهی سیستم است؛ اما این کار فقط با اضافه کردن یک باتری جدید انجام نمی‌شود.

قبل از هر اقدامی باید ولتاژ، نوع باتری، ظرفیت، جریان شارژ و دشارژ، سازگاری BMS و محدودیت‌های سانورتر بررسی شود.

اگر هدف شما افزایش زمان برق‌دهی است، ابتدا میزان مصرف تجهیزات و مدت زمان موردنیاز را محاسبه کنید و سپس بر اساس مشخصات سانورتر، ظرفیت مناسب بانک باتری را تعیین کنید.

در نهایت، برای جلوگیری از آسیب به تجهیزات و خطرات الکتریکی، اتصال و سیم‌کشی بانک باتری باید مطابق دفترچه سازنده و توسط فرد متخصص انجام شود.

🤔سوالات متداول درباره اضافه کردن باتری به سانورتر🤔

آیا می‌توان به هر سانورتری باتری اضافه کرد؟

خیر. ابتدا باید بررسی شود که سانورتر موردنظر اساساً از باتری پشتیبانی می‌کند و چه محدوده ولتاژ، ظرفیت و جریانی را می‌پذیرد.

آیا با اضافه کردن باتری توان سانورتر بیشتر می‌شود؟

خیر. افزایش باتری معمولاً ظرفیت ذخیره انرژی و زمان پشتیبانی را افزایش می‌دهد، نه توان نامی خروجی سانورتر.

آیا می‌توان باتری جدید را با باتری قدیمی موازی کرد؟

فقط در صورتی که سازنده و طراحی سیستم این کار را مجاز بدانند. اختلاف زیاد در سن، ظرفیت، فناوری یا وضعیت باتری‌ها می‌تواند باعث عملکرد نامناسب بانک باتری شود.

برای افزایش زمان برق‌دهی چه کاری باید انجام دهیم؟

ابتدا توان مصرفی تجهیزات و مدت زمان موردنیاز را مشخص کنید. سپس ظرفیت موردنیاز باتری را با توجه به ولتاژ سیستم، عمق دشارژ، راندمان و محدودیت‌های سانورتر محاسبه کنید.

آیا باتری لیتیومی برای سانورتر بهتر است؟

در بسیاری از سیستم‌های جدید، باتری‌های لیتیومی مزایایی دارند، اما «بهتر بودن» به مدل سانورتر، BMS، بودجه و نوع استفاده بستگی دارد. مهم‌تر از انتخاب صرفاً نوع باتری، سازگاری کامل آن با سانورتر است.
