⚡طریقه سه فاز کردن سانورتر گرووات؛ آموزش ساده و کاربردی⚡

اگر در زمینه برق خورشیدی فعالیت می‌کنید، احتمالاً با این سؤال روبه‌رو شده‌اید که چطور سانورتر یا اینورتر Growatt را سه فاز کنیم؟ این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که قرار است یک سیستم خورشیدی به شبکه برق سه‌فاز یا یک مصرف‌کننده سه‌فاز متصل شود.

اما قبل از هر چیز باید یک نکته مهم را بدانیم: هر سانورتر Growatt قابلیت سه‌فاز شدن ندارد. سه‌فاز شدن دستگاه به مدل اینورتر، سخت‌افزار، نوع شبکه و قابلیت پشتیبانی از عملکرد سه‌فاز بستگی دارد.

برخی مدل‌های Growatt از ابتدا سه‌فاز طراحی شده‌اند. برای مثال، سری یک اینورتر سه‌فاز است و برای سیستم‌های خورشیدی متصل به شبکه و کاربردهای مرتبط طراحی شده است.

آیا هر اینورتر Growatt را می‌توان سه فاز کرد؟

خیر.

این یکی از رایج‌ترین اشتباهات هنگام نصب اینورترهای خورشیدی است. اگر یک اینورتر Growatt ذاتاً تک‌فاز باشد، معمولاً نمی‌توان فقط با تغییر چند گزینه در منوی دستگاه، آن را به یک اینورتر سه‌فاز واقعی تبدیل کرد.

برای سه‌فاز کردن سیستم باید یکی از این شرایط وجود داشته باشد:

1. خود اینورتر از ابتدا سه‌فاز باشد.
2. مدل اینورتر امکان کار چند دستگاه به صورت سه‌فاز را طبق دفترچه سازنده داشته باشد.
3. تجهیزات جانبی و ارتباطی مورد نیاز برای آرایش سه‌فاز در مدل موردنظر پیش‌بینی شده باشد.

بنابراین اولین مرحله، بررسی دقیق مدل و شماره فنی اینورتر Growatt است.

منظور از سه فاز کردن سانورتر گرووات چیست؟

وقتی می‌گوییم یک سیستم Growatt را سه‌فاز می‌کنیم، ممکن است منظور یکی از دو حالت زیر باشد:

حالت اول: استفاده از اینورتر سه‌فاز

در این روش از یک اینورتر Growatt استفاده می‌شود که خروجی AC آن از ابتدا برای شبکه سه‌فاز طراحی شده است.

در چنین حالتی نیازی نیست یک اینورتر تک‌فاز را به‌صورت دستی تبدیل کنیم؛ بلکه دستگاه مستقیماً مطابق نقشه نصب سازنده به فازهای L1، L2 و L3 متصل می‌شود.

حالت دوم: تشکیل سیستم سه‌فاز با چند اینورتر

در برخی محصولات و مدل‌های خاص Growatt، امکان استفاده از چند دستگاه در یک آرایش مشخص وجود دارد.

در این روش، هر دستگاه وظیفه مربوط به یک فاز را بر عهده می‌گیرد و ارتباط بین دستگاه‌ها باید دقیقاً مطابق دستورالعمل همان مدل انجام شود.

نکته بسیار مهم این است که نحوه اتصال و تنظیمات برای همه مدل‌های Growatt یکسان نیست؛ بنابراین نمی‌توان یک تنظیم عمومی برای تمام دستگاه‌ها ارائه کرد.

مراحل بررسی قبل از سه‌فاز کردن اینورتر Growatt

قبل از هرگونه تغییر در سیم‌کشی یا تنظیمات، این مراحل را انجام دهید.

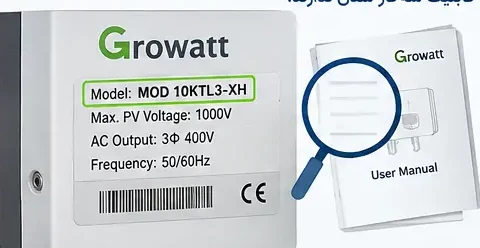

۱. مدل دقیق اینورتر را پیدا کنید

مدل دستگاه معمولاً روی پلاک مشخصات یا برچسب کنار بدنه نوشته شده است.

برای مثال ممکن است با مدل‌هایی مانند:

• MOD 5000TL3-X
• MOD 10KTL3-XH
• MID 20KTL3-XH

مواجه شوید.

وجود عبارت‌هایی مانند TL3 در برخی مدل‌ها می‌تواند نشان‌دهنده طراحی سه‌فاز باشد، اما برای تصمیم نهایی باید مشخصات همان مدل و دفترچه راهنمای آن بررسی شود.

۲. دفترچه راهنمای دستگاه را بررسی کنید

دفترچه راهنما مهم‌ترین مرجع برای مشخص کردن قابلیت سه‌فاز دستگاه است.

Growatt برای محصولات خود دفترچه‌های کاربری و راهنماهای نصب مختلف منتشر می‌کند و حتی برای مدل‌های مختلف MOD و MID، راهنماهای جداگانه دارد.

۳. نوع شبکه برق را مشخص کنید

قبل از نصب باید بدانیم شبکه موردنظر چه مشخصاتی دارد.

برای مثال:

• ولتاژ شبکه چقدر است؟
• فرکانس شبکه چند هرتز است؟
• سیستم سه‌فاز دارای نول است یا خیر؟
• استاندارد برق محل نصب چیست؟

تنظیم اشتباه نوع شبکه می‌تواند باعث ایجاد خطا در اینورتر شود.

۴. توان موردنیاز را محاسبه کنید

فرض کنید قرار است یک سیستم خورشیدی برای یک کارگاه با مصرف سه‌فاز نصب شود.

اگر توان مصرفی تقریبی کارگاه ۹ کیلووات باشد، انتخاب یک اینورتر سه‌فاز مناسب می‌تواند گزینه منطقی‌تری نسبت به تلاش برای تبدیل یک دستگاه تک‌فاز باشد.

البته انتخاب توان نهایی باید بر اساس توان لحظه‌ای، نوع بار، ظرفیت پنل‌ها و شرایط شبکه انجام شود.

روش کلی سه فاز کردن سانورتر Growatt

اگر مدل دستگاه از عملکرد سه‌فاز پشتیبانی کند، فرآیند کلی به شکل زیر است:

مرحله اول: بررسی مدل و قابلیت سه‌فاز

ابتدا مشخص کنید که دستگاه موردنظر:

• سه‌فاز واقعی است؛ یا
• قابلیت اتصال چند دستگاه در آرایش سه‌فاز را دارد.

اگر مدل موردنظر هیچ‌کدام از این قابلیت‌ها را نداشته باشد، نمی‌توان صرفاً با تغییر تنظیمات آن را سه‌فاز کرد.

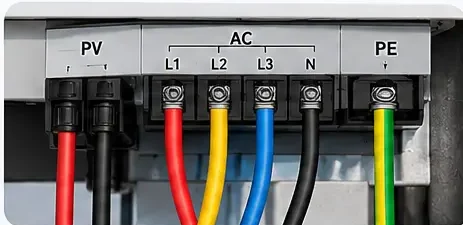

مرحله دوم: طراحی سیم‌کشی

در سیستم سه‌فاز، فازها باید مطابق نقشه سازنده متصل شوند.

به‌صورت کلی ممکن است با خطوط زیر روبه‌رو باشیم:

L1 → فاز اول

L2 → فاز دوم

L3 → فاز سوم

و در مدل‌هایی که نیاز به نول دارند:

N → نول

اتصال ارت نیز باید طبق مقررات برق و دستورالعمل سازنده انجام شود.

توجه: این بخش یک توضیح مفهومی است و جایگزین نقشه سیم‌کشی مدل خاص نیست. برای اجرای واقعی، باید نقشه نصب همان مدل Growatt بررسی شود.

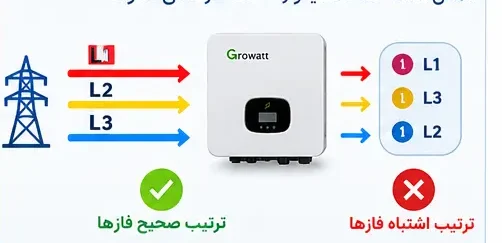

مرحله سوم: بررسی ترتیب فازها

در سیستم سه‌فاز، ترتیب فاز اهمیت زیادی دارد.

اگر ترتیب یا اتصال فازها مطابق مشخصات دستگاه نباشد، ممکن است اینورتر خطا دهد یا اصلاً وارد حالت کار عادی نشود.

در برخی محصولات Growatt، تشخیص وضعیت شبکه و تطبیق فازها بخشی از فرآیند راه‌اندازی است. بنابراین نباید ترتیب فازها را به‌صورت حدسی تغییر داد.

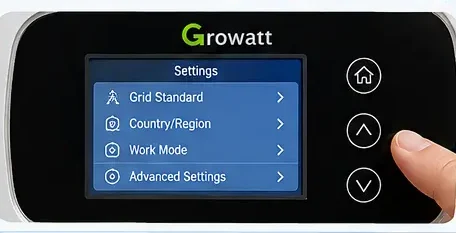

مرحله چهارم: انجام تنظیمات دستگاه

پس از اطمینان از سیم‌کشی صحیح، تنظیمات دستگاه مطابق دفترچه همان مدل انجام می‌شود.

این تنظیمات ممکن است شامل مواردی مانند:

• استاندارد شبکه
• کشور یا منطقه
• نوع شبکه
• تنظیمات حفاظتی
• محدودیت توان خروجی
• تنظیمات ارتباط بین اینورترها

باشد.

نام منوها و روش دسترسی به آن‌ها بسته به مدل و نسخه دستگاه متفاوت است.

مرحله پنجم: راه‌اندازی و تست

بعد از نصب باید عملکرد دستگاه بررسی شود.

موارد مهم در زمان تست عبارت‌اند از:

• تشخیص صحیح شبکه
• ولتاژ هر فاز
• فرکانس شبکه
• عدم وجود خطای فازی
• وضعیت تولید توان
• عملکرد حفاظت‌ها
• وضعیت ارتباط دستگاه‌ها در صورت استفاده از چند اینورتر

🛠مثال عملی برای سه‌فاز کردن سیستم Growatt

فرض کنیم یک کارگاه دارای برق سه‌فاز است و قصد داریم یک سیستم خورشیدی حدود ۱۰ کیلووات برای آن طراحی کنیم.

شرایط پروژه

فرضی:

• شبکه: سه‌فاز
• مصرف کارگاه: حدود ۱۰ کیلووات
• سیستم خورشیدی: حدود ۱۰ کیلووات
• اینورتر: Growatt سه‌فاز متناسب با ظرفیت پروژه

در این پروژه، به‌جای اینکه یک اینورتر تک‌فاز را به شکل غیراستاندارد تغییر دهیم، از یک مدل سه‌فاز سازگار استفاده می‌کنیم.

پس از طراحی سیستم:

پنل‌های خورشیدی → ورودی DC اینورتر → اینورتر سه‌فاز Growatt → خروجی AC سه‌فاز → تابلو برق

در سمت AC، خروجی دستگاه مطابق نقشه سازنده به شبکه سه‌فاز متصل می‌شود.

در مرحله راه‌اندازی نیز تکنسین باید ولتاژ و وضعیت هر سه فاز را کنترل کند.

این روش هم از نظر فنی منطقی‌تر است و هم ریسک خطاهای ناشی از تغییرات غیراصولی در دستگاه را کاهش می‌دهد.

اگر سه اینورتر تک‌فاز Growatt داشته باشیم چه می‌شود؟

این قسمت بسیار مهم است.

داشتن سه دستگاه تک‌فاز به معنی این نیست که حتماً می‌توان آن‌ها را به یک سیستم سه‌فاز تبدیل کرد.

برای این کار باید مدل دقیق اینورترها قابلیت تشکیل سیستم سه‌فاز را داشته باشد.

اگر سازنده برای مدل موردنظر چنین قابلیتی تعریف نکرده باشد، اتصال سه دستگاه به فازهای مختلف می‌تواند باعث عملکرد نادرست یا حتی آسیب به تجهیزات شود.

بنابراین قبل از هرگونه موازی‌سازی، حتماً دفترچه همان مدل بررسی شود.

تفاوت سیستم سه‌فاز واقعی با سه دستگاه تک‌فاز

این دو مفهوم را نباید با یکدیگر اشتباه گرفت.

اینورتر سه‌فاز

در این حالت دستگاه از ابتدا برای خروجی سه‌فاز طراحی شده است.

مزیت اصلی این روش، هماهنگی سخت‌افزار، نرم‌افزار و سیستم حفاظتی دستگاه با شبکه سه‌فاز است.

سه اینورتر تک‌فاز

در این حالت چند دستگاه جداگانه داریم که تنها در صورتی می‌توانند یک سیستم سه‌فاز تشکیل دهند که سازنده، این قابلیت را برای مدل مربوطه پیش‌بینی کرده باشد.

بنابراین تعداد اینورترها به‌تنهایی معیار سه‌فاز بودن سیستم نیست.

⚠خطاهای رایج هنگام سه‌فاز کردن سانورتر Growatt

۱. تصور اینکه هر اینورتر قابل سه‌فاز شدن است

این رایج‌ترین اشتباه است.

ابتدا باید مدل دستگاه بررسی شود.

۲. جابه‌جا کردن فازها بدون بررسی دفترچه

ترتیب فازها در سیستم‌های سه‌فاز اهمیت دارد و نباید به‌صورت آزمون و خطا تغییر کند.

۳. استفاده از تنظیمات یک مدل برای مدل دیگر

منوی تنظیمات همه اینورترهای Growatt یکسان نیست.

برای مثال، دستورالعمل‌های مدل‌های مختلف MOD و MID در منابع رسمی Growatt به‌صورت جداگانه ارائه شده‌اند.

۴. بی‌توجهی به ظرفیت شبکه و کابل

سه‌فاز بودن دستگاه به این معنی نیست که هر کابل، کلید یا تابلو برقی برای آن مناسب است.

انتخاب کابل، کلید حفاظتی، تجهیزات تابلو و سایر اجزا باید بر اساس جریان، توان، شرایط نصب و مقررات برق انجام شود.

۵. انجام تنظیمات بدون قطع ایمن برق

کار روی تجهیزات متصل به شبکه برق و سیستم خورشیدی می‌تواند خطرناک باشد. تنظیم و سیم‌کشی واقعی باید توسط فرد متخصص و مطابق دستورالعمل سازنده و مقررات محل نصب انجام شود.

آیا سه‌فاز کردن Growatt با تنظیمات نرم‌افزاری امکان‌پذیر است؟

در بعضی مدل‌ها تنظیمات نرم‌افزاری مربوط به آرایش سیستم وجود دارد، اما این موضوع را نباید با «تبدیل یک اینورتر تک‌فاز به سه‌فاز» اشتباه گرفت.

به بیان ساده:

اگر سخت‌افزار دستگاه برای سه‌فاز طراحی نشده باشد، تغییر تنظیمات نرم‌افزاری به‌تنهایی آن را به یک اینورتر سه‌فاز تبدیل نمی‌کند.

بنابراین قبل از ورود به تنظیمات، باید مدل دقیق دستگاه و قابلیت‌های اعلام‌شده توسط Growatt بررسی شود.

☀جمع‌بندی☀

اگر بخواهیم خیلی ساده پاسخ دهیم، طریقه سه فاز کردن سانورتر Growatt به مدل دستگاه بستگی دارد.

دستگاه از ابتدا سه‌فاز باشد، نصب آن طبق نقشه سازنده انجام می‌شود. هرچند اینورتر قرار است یک سیستم سه‌فاز تشکیل دهند، خود مدل‌ها باید از این قابلیت پشتیبانی کنند.

بنابراین بهترین روش این است که ابتدا مدل دقیق اینورتر Growattرا مشخص کنیم و سپس دفترچه راهنمای همان مدل را بررسی کنیم.

در پروژه‌های واقعی، به‌خصوص سیستم‌های متصل به شبکه، نباید برای سه‌فاز کردن دستگاه از روش‌های حدسی یا تغییرات غیرمجاز در سیم‌کشی استفاده کرد.

اگر در پروژه خود یک اینورتر Growatt دارید و نمی‌دانید آیا قابلیت سه‌فاز شدن دارد یا خیر، مدل دقیق دستگاه را از روی پلاک آن بررسی کنید و بر اساس دفترچه رسمی همان مدل تصمیم بگیرید. منابع رسمی Growatt نیز برای مدل‌های مختلف، راهنمای نصب و تنظیمات اختصاصی ارائه می‌کنند.

🤔سوالات متداول🤔

آیا هر سانورتر Growatt را می‌توان سه‌فاز کرد؟

خیر. قابلیت سه‌فاز بودن یا تشکیل سیستم سه‌فاز به مدل و طراحی دستگاه بستگی دارد.

آیا با تغییر تنظیمات منوی اینورتر می‌توان دستگاه تک‌فاز را سه‌فاز کرد؟

خیر، صرف تغییر تنظیمات نرم‌افزاری نمی‌تواند یک اینورتر تک‌فاز را به یک اینورتر سه‌فاز واقعی تبدیل کند.

برای سه‌فاز کردن سیستم Growatt چه چیزی را باید بررسی کنیم؟

مدل دقیق اینورتر، دفترچه راهنما، قابلیت سه‌فاز یا موازی‌سازی، نوع شبکه برق، توان سیستم و تجهیزات حفاظتی باید بررسی شوند.

آیا سه اینورتر تک‌فاز Growatt می‌توانند یک سیستم سه‌فاز بسازند؟

فقط در صورتی که مدل مربوطه طبق مستندات سازنده از آرایش سه‌فاز پشتیبانی کند. صرفاً داشتن سه دستگاه تک‌فاز کافی نیست.

بهترین راه برای تشخیص قابلیت سه‌فاز شدن چیست؟

مدل دقیق دستگاه را از روی پلاک پیدا کنید و دفترچه رسمی همان مدل را بررسی کنید. Growatt برای سری‌های مختلف، راهنمای کاربری و نصب جداگانه منتشر می‌کند.
