MPPT ☀چیست و کارایی آن چیست؟⚡

MPPT چیست؟

MPPT مخفف عبارت Maximum Power Point Tracking به معنی «ردیابی نقطه حداکثر توان» است.

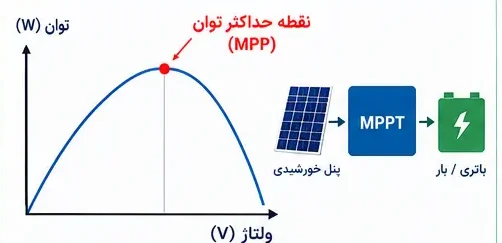

هر پنل خورشیدی در شرایط مختلف، مانند تغییر شدت نور خورشید و دما، می‌تواند در ولتاژ و جریان‌های متفاوتی کار کند. در میان این حالت‌های مختلف، نقطه‌ای وجود دارد که حاصل‌ضرب ولتاژ و جریان بیشترین مقدار ممکن را دارد. به این نقطه، Maximum Power Point یا MPP گفته می‌شود.

فناوری MPPT تلاش می‌کند این نقطه را پیدا کرده و پنل را در شرایطی قرار دهد که بیشترین توان قابل دریافت باشد. به همین دلیل MPPT نقش مهمی در افزایش بهره‌وری سیستم‌های خورشیدی دارد.

یک نکته مهم

MPPT خودش انرژی تولید نمی‌کند؛ بلکه کمک می‌کند انرژی موجود در پنل خورشیدی بهتر دریافت و استفاده شود.
برای مثال، اگر یک پنل در شرایط فعلی بتواند حدود 300 وات توان تولید کند، کنترلر یا اینورتر دارای MPPT تلاش می‌کند نقطه کاری پنل را طوری تنظیم کند که تا حد امکان به این توان نزدیک شود.

MPPT چگونه کار می‌کند؟
برای درک ساده عملکرد MPPT، فرض کنید یک پنل خورشیدی در یک لحظه مشخص دارای شرایط زیر است:

• ولتاژ: 40 ولت
• جریان: 7.5 آمپر

توان پنل از رابطه زیر به دست می‌آید:
توان = ولتاژ × جریان
بنابراین:
40 × 7.5 = 300 وات
اما اگر شرایط پنل تغییر کند، ممکن است نقطه‌ای که بیشترین توان را تولید می‌کند تغییر کند. MPPT به‌صورت مداوم نقطه کاری پنل را بررسی می‌کند و ولتاژ کاری را برای دریافت توان بیشتر تنظیم می‌کند.
در سیستم‌های متصل به شبکه، MPPT معمولاً بخشی از اینورتر است و با تنظیم نقطه کاری آرایه خورشیدی، به افزایش دریافت انرژی کمک می‌کند.
در کنترلرهای شارژ خورشیدی نیز MPPT می‌تواند ولتاژ بالاتر پنل را به ولتاژ مناسب برای شارژ باتری تبدیل کند. بنابراین ولتاژ پنل و ولتاژ باتری الزاماً یکسان نیستند.

🤔چرا استفاده از MPPT اهمیت دارد؟
یکی از مهم‌ترین ویژگی‌های پنل خورشیدی این است که توان خروجی آن ثابت نیست. عواملی مانند موارد زیر می‌توانند روی عملکرد پنل تأثیر بگذارند:

• شدت تابش خورشید
• دمای پنل
• شرایط آب‌وهوایی
• سایه‌اندازی
• زاویه تابش نور
• وضعیت و مشخصات پنل‌ها

بنابراین نقطه حداکثر توان پنل نیز می‌تواند تغییر کند.
MPPT با دنبال کردن این نقطه کمک می‌کند انرژی بیشتری از آرایه خورشیدی دریافت شود. آزمایش‌ها و مطالعات فنی نیز نشان داده‌اند که تنظیم صحیح نقطه کار می‌تواند نسبت به سیستم‌هایی که در یک ولتاژ ثابت کار می‌کنند، انرژی بیشتری استخراج کند.

تفاوت MPPT و PWM چیست؟
MPPT و PWM دو نوع فناوری رایج در کنترلرهای شارژ خورشیدی هستند.

کنترلر PWM چیست؟
PWM مخفف Pulse Width Modulation است.
در یک کنترلر PWM، ولتاژ آرایه خورشیدی تا حد زیادی به ولتاژ باتری نزدیک می‌شود. این موضوع باعث می‌شود بخشی از ظرفیت تولید توان پنل، در شرایط خاص به‌طور کامل مورد استفاده قرار نگیرد.

کنترلر MPPT چیست؟
کنترلر MPPT می‌تواند پنل را در نقطه‌ای با توان بالاتر نگه دارد و سپس توان دریافت‌شده را برای شرایط باتری یا سیستم تبدیل کند.
برای مثال، ممکن است پنل در ولتاژ بالاتری نسبت به باتری کار کند. MPPT می‌تواند این ولتاژ را به سطح مناسب شارژ باتری تبدیل کند و در عین حال از توان تولیدی پنل استفاده بهتری داشته باشد.

📅جدول مقایسه MPPT و PWM

بنابراین نمی‌توان گفت MPPT در تمام پروژه‌ها الزاماً بهترین انتخاب است؛ انتخاب کنترلر باید بر اساس توان پنل، ولتاژ باتری، نوع سیستم و شرایط نصب انجام شود.

🛠مثال عملی عملکرد MPPT

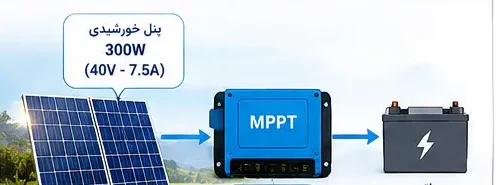

فرض کنید یک سیستم خورشیدی دارای یک پنل 300 وات است.
در یک شرایط مشخص، پنل در نقطه حداکثر توان خود با این مشخصات کار می‌کند:

ولتاژ = 40 ولت
جریان = 7.5 آمپر
پس:

40 × 7.5 = 300 وات
حالا فرض کنیم این پنل به یک سیستم باتری با ولتاژ اسمی پایین‌تر متصل شده است.
کنترلر MPPT می‌تواند سمت پنل را در نقطه مناسب نگه دارد و انرژی دریافت‌شده را به ولتاژ مناسب شارژ باتری تبدیل کند.
به‌عنوان یک مثال ساده، اگر در یک لحظه حدود 300 وات توان از پنل دریافت شود و بازده تبدیل کنترلر را به‌صورت فرضی 95 درصد در نظر بگیریم:

300 × 0.95 = 285 وات
یعنی حدود 285 وات توان، پس از در نظر گرفتن تلفات تبدیل، در اختیار بخش خروجی قرار می‌گیرد.
توجه: این اعداد صرفاً برای توضیح عملکرد MPPT هستند و بازده واقعی به مدل کنترلر، شرایط کاری، دما، ولتاژ و سایر عوامل بستگی دارد.

✅مزایای MPPT چیست؟

استفاده از MPPT در یک سیستم خورشیدی می‌تواند مزایای مختلفی داشته باشد.
1 .استفاده بهتر از توان پنل

مهم‌ترین مزیت MPPT، دنبال کردن نقطه‌ای است که پنل در آن بیشترین توان قابل دریافت را ارائه می‌دهد.

2 .عملکرد بهتر در شرایط متغیر
شدت تابش خورشید در طول روز ثابت نیست. عبور ابر، تغییر زاویه تابش و تغییر دما باعث تغییر شرایط پنل می‌شود.
MPPT می‌تواند نقطه کاری پنل را متناسب با شرایط جدید تنظیم کند.

3.امکان استفاده از ولتاژ بالاتر پنل
یکی از مزایای مهم MPPT این است که می‌تواند بین ولتاژ پنل و ولتاژ مورد نیاز باتری یا سیستم، تبدیل انجام دهد.
به همین دلیل در برخی طراحی‌ها می‌توان آرایه پنل را با ولتاژ بالاتر طراحی کرد و سپس MPPT ولتاژ را برای بخش خروجی مناسب کند.

4. کاهش جریان در کابل‌های سمت پنل

با افزایش ولتاژ در توان مشخص، جریان کاهش پیدا می‌کند. از آنجا که تلفات مقاومتی کابل به جریان وابسته است، استفاده صحیح از ولتاژ بالاتر می‌تواند به کاهش تلفات کابل و حتی کاهش نیاز به سطح مقطع بسیار زیاد کابل کمک کند.

5. 5. شارژ بهتر باتری

در سیستم‌های خورشیدی دارای باتری، MPPT می‌تواند توان پنل را به شرایط مناسب شارژ باتری تبدیل کند و کنترلرهای مدرن معمولاً مراحل مختلف شارژ را نیز مدیریت می‌کنند.

آیا MPPT باعث افزایش توان پنل می‌شود؟
خیر.
این یکی از اشتباهات رایج درباره MPPT است.

MPPT توان جدیدی به پنل اضافه نمی‌کند. وظیفه آن این است که از توان قابل دسترس پنل، تا حد امکان استفاده بهتری کند.
مثلاً اگر پنل به دلیل ابری بودن هوا فقط توان محدودی تولید کند، MPPT نمی‌تواند از هیچ، انرژی تولید کند. اما می‌تواند نقطه کاری پنل را طوری تنظیم کند که انرژی موجود با بهره‌وری بیشتری دریافت شود.

MPPT در اینورتر چه کاربردی دارد؟

در بسیاری از اینورترهای خورشیدی، MPPT در داخل خود اینورتر قرار دارد.
اینورتر ولتاژ کاری آرایه پنل را بررسی و تنظیم می‌کند تا پنل‌ها در نقطه مناسب فعالیت کنند. در سیستم‌های دارای چند ورودی MPPT نیز ممکن است بخش‌های مختلف آرایه پنل به‌صورت مستقل کنترل شوند.
این قابلیت به‌خصوص زمانی مفید است که بخش‌های مختلف پنل‌ها شرایط یکسانی نداشته باشند؛ برای مثال بخشی از پنل‌ها در ساعات مشخصی از روز تحت سایه قرار بگیرند.

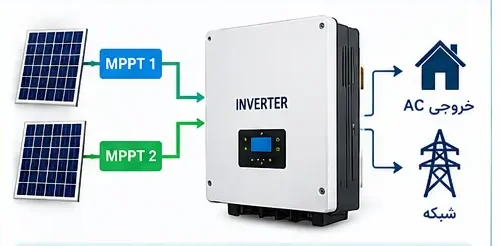

چند MPPT در یک اینورتر چه فایده‌ای دارد؟
فرض کنید روی یک ساختمان دو گروه پنل داریم:

• گروه اول رو به جنوب قرار گرفته است.
• گروه دوم رو به شرق قرار گرفته است.

شرایط تابش این دو گروه در طول روز یکسان نیست.
اگر اینورتر دارای چند MPPT مستقل باشد، می‌توان هر گروه را به ورودی مناسب متصل کرد تا هر بخش بتواند نقطه کاری مناسب خود را داشته باشد.
به همین دلیل تعداد MPPTهای یک اینورتر یکی از مواردی است که هنگام طراحی سیستم خورشیدی باید بررسی شود.

آیا سایه روی پنل‌ها روی عملکرد MPPT تأثیر دارد؟
بله.
سایه می‌تواند منحنی عملکرد آرایه خورشیدی را پیچیده‌تر کند و در برخی شرایط بیش از یک نقطه حداکثر توان ایجاد شود. برخی سیستم‌های MPPT پیشرفته برای شرایط سایه جزئی، الگوریتم‌هایی برای پیدا کردن نقطه مناسب‌تر دارند.
با این حال، MPPT به این معنی نیست که سایه روی پنل دیگر هیچ اثری ندارد.
طراحی صحیح محل نصب پنل‌ها، نحوه سری و موازی کردن پنل‌ها و استفاده درست از ورودی‌های MPPT همچنان اهمیت زیادی دارد.

هنگام انتخاب MPPT به چه نکاتی توجه کنیم؟

انتخاب کنترلر MPPT یا اینورتر دارای MPPT باید بر اساس مشخصات واقعی سیستم انجام شود.
مهم‌ترین موارد عبارت‌اند از:

1. حداکثر ولتاژ ورودی PV

ولتاژ مدار باز پنل‌ها و مجموع ولتاژ پنل‌های سری‌شده نباید از محدوده مجاز تجهیزات بیشتر شود.

2. جریان ورودی

باید حداکثر جریان قابل دریافت از آرایه پنل با مشخصات MPPT مطابقت داشته باشد.

3. توان پنل‌ها

توان کل آرایه خورشیدی باید با محدوده طراحی‌شده برای MPPT یا اینورتر سازگار باشد.

4. ولتاژ باتری

در سیستم‌های دارای باتری، باید مشخص شود کنترلر برای سیستم‌های 12، 24، 48 ولت یا سایر ولتاژهای مورد نیاز مناسب است.

5. تعداد MPPT

اگر پنل‌ها در جهت‌ها یا شرایط تابشی متفاوت قرار دارند، تعداد MPPTهای مستقل می‌تواند اهمیت زیادی داشته باشد.
برای نمونه، در مدل‌های MPPT تجاری، مشخصات تجهیز معمولاً حداکثر ولتاژ PV و حداکثر جریان شارژ را مشخص می‌کند؛ بنابراین این دو پارامتر باید هنگام انتخاب به‌دقت بررسی شوند.

MPPT برای چه سیستم‌هایی مناسب است؟
MPPT در طیف گسترده‌ای از سیستم‌های خورشیدی استفاده می‌شود، از جمله:

• سیستم‌های برق خورشیدی خانگی
• سیستم‌های آفگرید
• سیستم‌های دارای باتری
• نیروگاه‌های خورشیدی
• سیستم‌های خورشیدی صنعتی
• سیستم‌های برق خورشیدی خودرو و کمپینگ
• اینورترهای خورشیدی متصل به شبکه
• باتری must

در سیستم‌های کوچک نیز MPPT می‌تواند مفید باشد، اما باید هزینه، توان سیستم و شرایط نصب را در کنار یکدیگر بررسی کرد.

🏠جمع‌بندی؛ MPPT چیست؟

در پاسخ ساده به سؤال MPPT چیست؟ باید گفت:
MPPT فناوری‌ای است که نقطه کار پنل یا آرایه خورشیدی را به‌صورت پویا دنبال می‌کند تا در شرایط موجود، بیشترین توان ممکن از پنل دریافت شود.
مهم‌ترین مزایای MPPT عبارت‌اند از:

• استفاده بهتر از انرژی تولیدی پنل
• عملکرد مناسب‌تر در شرایط متغیر تابش
• امکان کار با اختلاف ولتاژ بین پنل و باتری
• کاهش احتمالی تلفات کابل در طراحی‌های مناسب
• افزایش بهره‌وری سیستم خورشیدی
• امکان مدیریت بهتر آرایه‌های مختلف در اینورترهای چند MPPT

به همین دلیل، هنگام خرید اینورتر خورشیدی یا کنترلر شارژ MPPT نباید فقط به توان دستگاه توجه کرد؛ بلکه باید ولتاژ ورودی، جریان، محدوده MPPT، تعداد MPPT و مشخصات پنل‌های مورد استفاده نیز بررسی شود.
اگر در حال طراحی یا خرید تجهیزات یک سیستم خورشیدی هستید، انتخاب صحیح MPPT می‌تواند تأثیر قابل توجهی بر عملکرد کلی سیستم داشته باشد.must
آلفا پاور می‌تواند در انتخاب تجهیزات مناسب برای سیستم‌های خورشیدی، بررسی مشخصات فنی و طراحی متناسب با نیاز پروژه به شما کمک کند.

🤔سوالات متداول درباره MPPT

MPPT مخفف چیست؟
MPPT مخفف Maximum Power Point Tracking و به معنی «ردیابی نقطه حداکثر توان» است.

وظیفه MPPT چیست؟
وظیفه MPPT پیدا کردن و دنبال کردن نقطه‌ای از عملکرد پنل است که در شرایط موجود بیشترین توان قابل دریافت را ارائه می‌دهد.

آیا MPPT بهتر از PWM است؟
در بسیاری از سیستم‌ها، MPPT می‌تواند انرژی بیشتری از آرایه خورشیدی دریافت کند، به‌خصوص زمانی که ولتاژ آرایه با ولتاژ باتری متفاوت باشد یا شرایط تابش تغییر کند. اما انتخاب بین MPPT و PWM باید بر اساس نوع و اندازه سیستم انجام شود.

آیا MPPT برق بیشتری تولید می‌کند؟
خیر. MPPT انرژی جدیدی تولید نمی‌کند؛ بلکه کمک می‌کند از انرژی موجود در پنل خورشیدی بهتر استفاده شود.

آیا MPPT برای پنل خورشیدی ضروری است؟
ضروری بودن آن به نوع سیستم بستگی دارد. با این حال، MPPT در بسیاری از سیستم‌های خورشیدی برای افزایش بهره‌وری و استفاده بهتر از توان پنل مورد استفاده قرار می‌گیرد.

تفاوت MPPT و اینورتر چیست؟
MPPT وظیفه دنبال کردن نقطه حداکثر توان پنل را دارد، در حالی که اینورتر وظایف دیگری مانند تبدیل برق DC پنل به AC را نیز انجام می‌دهد. در بسیاری از اینورترهای خورشیدی، واحد MPPT داخل خود اینورتر قرار گرفته است.

چند MPPT در یک اینورتر چه مزیتی دارد؟
وجود چند MPPT مستقل می‌تواند به مدیریت بهتر گروه‌های پنل با جهت، شرایط تابش یا مشخصات متفاوت کمک کند.
