روش وصل کردن باتری به پنل خورشیدی؛ آموزش ساده و کاربردی

استفاده از انرژی خورشیدی یکی از راهکارهای مناسب برای تأمین برق در خانه، ویلا، باغ و مکان‌هایی است که به برق شهری دسترسی ندارند. بااین‌حال، برای استفاده بهتر از انرژی تولیدشده توسط پنل خورشیدی، باید باتری خورشیدی را به‌درستی به سیستم متصل کرد. درواقع، باتری خورشیدی انرژی تولیدشده در طول روز را ذخیره می‌کند تا بتوان در ساعات شب یا هنگام کاهش تابش خورشید نیز از برق استفاده کرد.

اما روش وصل کردن باتری به پنل خورشیدی چگونه است؟ برای این کار به چه تجهیزاتی نیاز داریم و چگونه می‌توان از شارژ صحیح باتری خورشیدی مطمئن شد؟

در این مقاله از آلفا پاور، روش اتصال باتری خورشیدی به پنل را به زبان ساده بررسی می‌کنیم. همچنین، با معرفی تجهیزات موردنیاز، نکات ایمنی و یک مثال کاربردی، به شما کمک می‌کنیم تا با نحوه عملکرد این سیستم آشنا شوید و برای انتخاب تجهیزات مناسب تصمیم بهتری بگیرید.

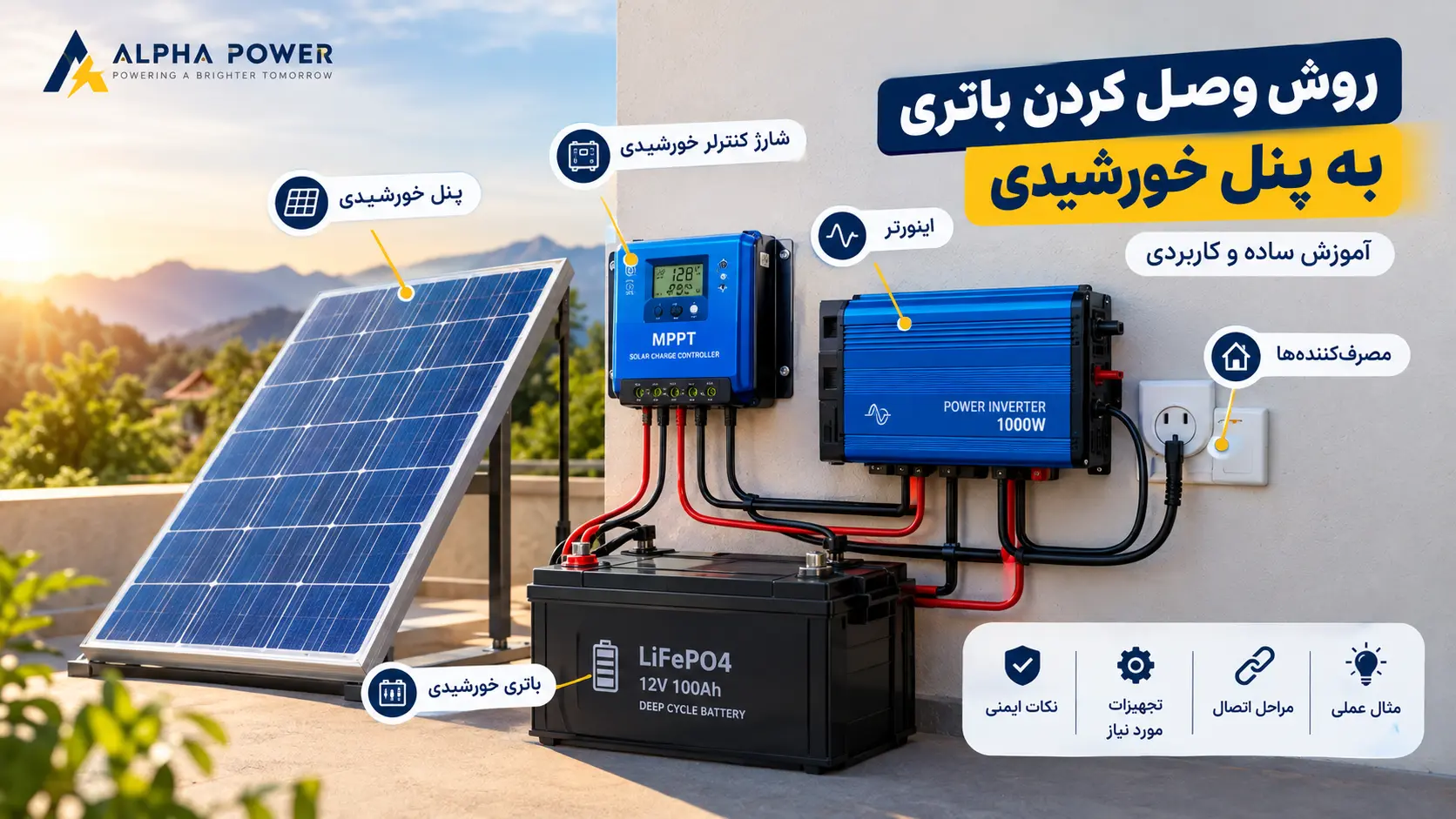

باتری خورشیدی چگونه به پنل خورشیدی متصل می‌شود؟

برای اتصال باتری خورشیدی به پنل، معمولاً از یک دستگاه به نام شارژ کنترلر خورشیدی استفاده می‌شود. این دستگاه بین پنل و باتری قرار می‌گیرد و جریان و ولتاژ شارژ باتری را کنترل می‌کند. به همین دلیل، پنل خورشیدی نباید بدون بررسی مشخصات فنی و سازگاری تجهیزات، مستقیماً به باتری متصل شود.

به‌طور معمول، اجزای اصلی این سیستم عبارت‌اند از:

• پنل خورشیدی: نور خورشید را به انرژی الکتریکی تبدیل می‌کند.
• شارژ کنترلر خورشیدی: فرایند شارژ باتری را مدیریت می‌کند و از شارژ نامناسب جلوگیری می‌کند.
• باتری خورشیدی: انرژی الکتریکی را برای استفاده در زمان‌های دیگر ذخیره می‌کند.
• اینورتر خورشیدی: در صورت نیاز، برق DC باتری را به برق AC موردنیاز وسایل برقی تبدیل می‌کند.
• تجهیزات حفاظتی و کابل‌های مناسب: برای انتقال ایمن انرژی و حفاظت از سیستم به کار می‌روند.

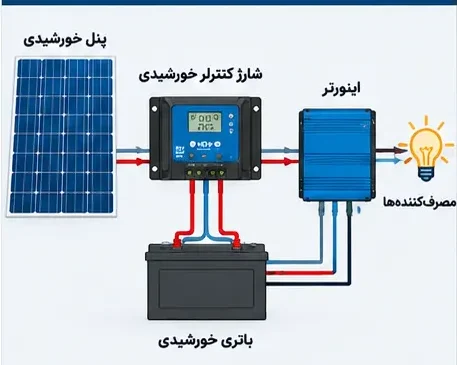

بنابراین، در یک سیستم معمولی، مسیر انتقال انرژی به این صورت است:

پنل خورشیدی ← شارژ کنترلر خورشیدی ← باتری خورشیدی ← اینورتر و مصرف‌کننده‌ها

البته این مسیر، نمایش ساده‌ای از ارتباط تجهیزات است و جزئیات اتصال به نوع سیستم، اینورتر و شارژ کنترلر بستگی دارد.

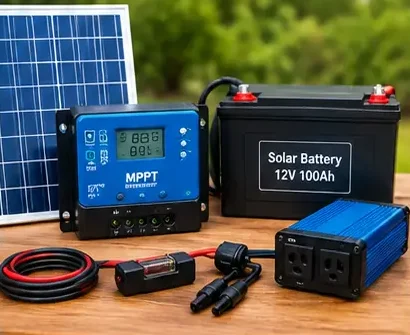

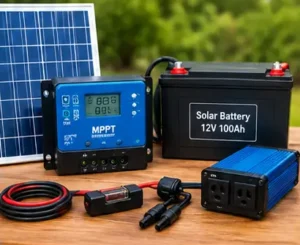

برای اتصال باتری به پنل خورشیدی به چه تجهیزاتی نیاز داریم؟

پیش از بررسی روش اتصال، بهتر است تجهیزات موردنیاز را بشناسیم. انتخاب درست این تجهیزات اهمیت زیادی دارد؛ زیرا ناهماهنگی ولتاژ یا توان اجزا می‌تواند باعث کاهش راندمان یا آسیب به سیستم شود.

۱. پنل خورشیدی مناسب

پنل خورشیدی باید توان کافی برای تأمین انرژی مصرف‌کننده‌ها و شارژ باتری را داشته باشد. علاوه بر این، ولتاژ و جریان پنل باید با محدوده ورودی شارژ کنترلر سازگار باشد.

۲. باتری مخصوص سیستم خورشیدی

باتری خورشیدی برای ذخیره انرژی و تأمین برق در زمان نبود نور خورشید طراحی شده است. باتری‌های لیتیوم آهن فسفات (LiFePO4) و برخی باتری‌های سرب‌اسیدی عمیق‌چرخه، از گزینه‌های مورد استفاده در سیستم‌های خورشیدی هستند.

بااین‌حال، ظرفیت، ولتاژ و نوع باتری باید با مشخصات شارژ کنترلر و سایر تجهیزات هماهنگ باشد.

۳. شارژ کنترلر خورشیدی

شارژ کنترلر یکی از مهم‌ترین اجزای سیستم است. این دستگاه میزان شارژ باتری را مدیریت می‌کند و باید متناسب با ولتاژ باتری و مشخصات پنل انتخاب شود.

دو نوع رایج شارژ کنترلر عبارت‌اند از:

• PWM: معمولاً ساختار ساده‌تری دارد و در برخی سیستم‌های کوچک استفاده می‌شود.
• MPPT: می‌تواند نقطه توان بیشینه پنل را دنبال کند و در شرایط مناسب، انرژی بیشتری از پنل دریافت کند.

در نتیجه، انتخاب بین PWM و MPPT به مشخصات پنل، شرایط کارکرد، بودجه و نیاز سیستم بستگی دارد.

۴. اینورتر و تجهیزات حفاظتی

اگر قرار است از وسایل برقی معمولی استفاده کنید، ممکن است به اینورتر نیاز داشته باشید. همچنین، فیوز یا کلید حفاظتی مناسب، کابل با سطح مقطع استاندارد و اتصالات سازگار با جریان سیستم ضروری هستند.

نکته مهم این است که ظرفیت این تجهیزات باید براساس محاسبات فنی و دستورالعمل سازنده انتخاب شود؛ زیرا انتخاب کابل یا فیوز نامناسب می‌تواند خطرآفرین باشد.

روش وصل کردن باتری به پنل خورشیدی چگونه است؟

برای آشنایی با نحوه اتصال باتری خورشیدی، ابتدا باید ساختار سیستم را بشناسید و سپس سازگاری تجهیزات را بررسی کنید. اجرای اتصالات برقی، به‌ویژه در سیستم‌های دارای ولتاژ یا جریان بالا، باید توسط فرد متخصص انجام شود.

مرحله اول: بررسی مشخصات باتری خورشیدی

ابتدا ولتاژ نامی، ظرفیت و نوع شیمیایی باتری را بررسی کنید. برای مثال، یک باتری خورشیدی ۱۲ ولتی باید با تجهیزات سازگار با همان سیستم استفاده شود.

همچنین، حداکثر جریان شارژ مجاز باتری اهمیت زیادی دارد؛ زیرا شارژ کردن باتری با جریان نامناسب ممکن است عمر مفید آن را کاهش دهد.

مرحله دوم: بررسی پنل و شارژ کنترلر

در مرحله بعد، باید مشخصات پنل خورشیدی و شارژ کنترلر بررسی شوند. ولتاژ مدار باز پنل، جریان ورودی، توان پنل و محدوده ولتاژ قابل‌پشتیبانی کنترلر از جمله موارد مهم هستند.

علاوه بر این، شارژ کنترلر باید از نوع باتری موردنظر پشتیبانی کند. برای مثال، تنظیمات شارژ باتری لیتیوم آهن فسفات با برخی باتری‌های سرب‌اسیدی متفاوت است.

مرحله سوم: بررسی تجهیزات حفاظتی و محل نصب

پیش از راه‌اندازی، محل نصب باتری و کنترلر باید از نظر تهویه، رطوبت، دما و دسترسی ایمن بررسی شود. همچنین، کابل‌ها، فیوزها و کلیدهای حفاظتی باید متناسب با مشخصات سیستم انتخاب شوند.

از طرف دیگر، پنل خورشیدی حتی در زمان خاموش بودن برخی تجهیزات می‌تواند برق تولید کند. بنابراین، قطع‌و‌وصل کردن اتصالات بدون رعایت دستورالعمل سازنده ایمن نیست.

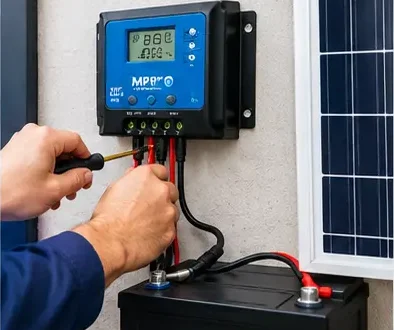

مرحله چهارم: اتصال باتری به شارژ کنترلر

در بسیاری از شارژ کنترلرهای خورشیدی، ابتدا باتری به کنترلر متصل می‌شود تا دستگاه بتواند ولتاژ سیستم را تشخیص دهد. سپس پنل خورشیدی به ورودی مخصوص خود متصل می‌شود.

بااین‌حال، ترتیب دقیق اتصال و قطع تجهیزات باید مطابق دفترچه راهنمای همان مدل انجام شود؛ زیرا ممکن است بین دستگاه‌ها تفاوت وجود داشته باشد.

مرحله پنجم: تنظیم نوع باتری و بررسی عملکرد سیستم

پس از نصب، تنظیمات مربوط به نوع باتری، ولتاژ و محدودیت جریان شارژ باید بررسی شوند. در ادامه، وضعیت شارژ کنترلر، ولتاژ باتری و نمایشگرهای دستگاه کنترل می‌شوند تا از عملکرد صحیح سیستم اطمینان حاصل شود.

درنهایت، تنها زمانی باید مصرف‌کننده‌ها به سیستم اضافه شوند که ظرفیت باتری، توان اینورتر و تجهیزات حفاظتی برای آن‌ها مناسب باشد.

توجه: اگر تجربه کار با تجهیزات الکتریکی را ندارید، اتصال واقعی باتری خورشیدی و پنل را به متخصص بسپارید. اتصال اشتباه قطب‌های مثبت و منفی یا انتخاب نادرست تجهیزات ممکن است باعث آسیب به دستگاه‌ها، آتش‌سوزی یا برق‌گرفتگی شود.

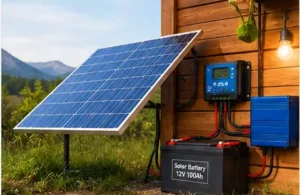

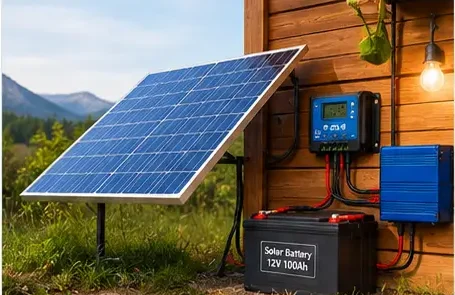

مثال عملی اتصال باتری خورشیدی به پنل

فرض کنید می‌خواهیم برای یک ویلای کوچک، یک سیستم خورشیدی مستقل طراحی کنیم. هدف این است که انرژی تولیدشده در طول روز ذخیره شود و در ساعات شب برای روشنایی و استفاده از چند وسیله کم‌مصرف به کار برود.

مشخصات فرضی سیستم به این صورت است:

• توان پنل خورشیدی: ۲۰۰ وات
• ولتاژ نامی باتری خورشیدی: ۱۲ ولت
• ظرفیت باتری خورشیدی: ۱۰۰ آمپرساعت
• نوع شارژ کنترلر: MPPT سازگار با باتری و پنل
• کاربرد: ذخیره انرژی برای مصرف شبانه

محاسبه ظرفیت اسمی باتری خورشیدی

برای محاسبه انرژی اسمی باتری از فرمول زیر استفاده می‌کنیم:

انرژی اسمی باتری = ولتاژ باتری × ظرفیت باتری

بنابراین:

۱۲ ولت × ۱۰۰ آمپرساعت = ۱۲۰۰ وات‌ساعت

درنتیجه، انرژی اسمی این باتری برابر با ۱۲۰۰ وات‌ساعت یا ۱٫۲ کیلووات‌ساعت است.

البته تمام این انرژی لزوماً قابل‌استفاده نیست؛ زیرا میزان انرژی قابل‌استفاده به نوع باتری، عمق دشارژ مجاز، راندمان اینورتر و سایر تلفات سیستم بستگی دارد.

بررسی توان پنل خورشیدی

اگر پنل ۲۰۰ واتی در یک روز فرضی، ۵ ساعت تابش معادل توان نامی دریافت کند، انرژی تولیدی نظری آن برابر است با:

۲۰۰ وات × ۵ ساعت = ۱۰۰۰ وات‌ساعت

یعنی پنل در این شرایط فرضی، روزانه حدود ۱ کیلووات‌ساعت انرژی تولید می‌کند.

البته میزان واقعی تولید انرژی به فصل، زاویه نصب، دما، سایه‌اندازی، شرایط آب‌وهوایی و تلفات سیستم بستگی دارد. بنابراین، این عدد صرفاً برای درک بهتر محاسبات است.

در این مثال چه نکته‌ای اهمیت دارد؟

با توجه به مشخصات بالا، باید شارژ کنترلری انتخاب شود که با باتری ۱۲ ولتی و مشخصات الکتریکی پنل سازگار باشد. همچنین، ظرفیت شارژ باتری باید با حداکثر جریان مجاز آن هماهنگ باشد.

برای مثال، نمی‌توان صرفاً با مشاهده توان ۲۰۰ وات پنل، هر شارژ کنترلری را انتخاب کرد؛ بلکه باید ولتاژ مدار باز پنل و حداکثر جریان ورودی کنترلر نیز بررسی شوند.

بنابراین، این سیستم می‌تواند نقطه شروعی برای طراحی یک سامانه کوچک باشد؛ اما برای تعیین مدت‌زمان تأمین برق، باید مصرف روزانه وسایل و میزان انرژی قابل‌استفاده باتری را نیز محاسبه کنیم.

نکات مهم هنگام اتصال باتری خورشیدی به پنل

برای اینکه سیستم خورشیدی عملکرد مناسبی داشته باشد، رعایت چند نکته ضروری است.

۱. باتری را مستقیماً به پنل خورشیدی وصل نکنید. در سیستم‌های معمول، شارژ کنترلر برای مدیریت شارژ باتری موردنیاز است.

۲. ولتاژ تجهیزات را هماهنگ انتخاب کنید. ولتاژ باتری، محدوده کاری شارژ کنترلر و مشخصات پنل باید با یکدیگر سازگار باشند.

۳. نوع باتری را در تنظیمات کنترلر درست انتخاب کنید. تنظیمات نامناسب شارژ می‌تواند به باتری آسیب بزند یا عمر مفید آن را کاهش دهد.

۴. به قطب مثبت و منفی توجه کنید. اشتباه در قطب‌بندی ممکن است به کنترلر و تجهیزات متصل آسیب برساند.

۵. از کابل و فیوز مناسب استفاده کنید. انتخاب این تجهیزات باید براساس جریان، طول کابل، شرایط نصب و الزامات سازنده انجام شود.

۶. محل نصب باتری را با دقت انتخاب کنید. محدوده دمایی مناسب، تهویه کافی و رعایت دستورالعمل سازنده در عملکرد و ایمنی باتری اهمیت دارند.

۷. ترتیب اتصال را از دفترچه راهنما بررسی کنید. در بسیاری از مدل‌ها ابتدا باتری و سپس پنل متصل می‌شود؛ بااین‌حال، دستورالعمل همان دستگاه ملاک نهایی است.

۸. ظرفیت باتری را متناسب با مصرف انتخاب کنید. باتری کوچک‌تر از نیاز سیستم ممکن است نتواند انرژی موردنیاز شبانه را تأمین کند. از طرف دیگر، ظرفیت بیش‌ازحد بدون درنظرگرفتن توان شارژ نیز می‌تواند انتخاب اقتصادی مناسبی نباشد.

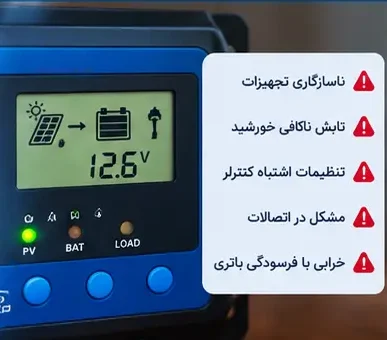

چرا باتری خورشیدی شارژ نمی‌شود؟

گاهی پس از نصب سیستم، باتری خورشیدی شارژ نمی‌شود یا میزان شارژ آن کمتر از حد انتظار است. در چنین شرایطی، چند عامل می‌توانند علت مشکل باشند.

• ناسازگاری تجهیزات: ممکن است مشخصات پنل با محدوده ورودی شارژ کنترلر سازگار نباشد.
• تابش ناکافی خورشید: سایه‌اندازی، هوای ابری یا زاویه نامناسب نصب می‌تواند تولید انرژی را کاهش دهد.
• تنظیمات اشتباه کنترلر: انتخاب نادرست نوع باتری یا پارامترهای شارژ ممکن است مانع شارژ مناسب شود.
• وجود مشکل در اتصالات: اتصالات معیوب یا تجهیزات حفاظتی نامناسب می‌توانند عملکرد سیستم را مختل کنند.
• خرابی یا فرسودگی باتری: کاهش ظرفیت باتری در طول زمان نیز ممکن است باعث شود انرژی کمتری ذخیره شود.

برای بررسی این مشکلات، ابتدا پیام‌های خطای کنترلر و اطلاعات نمایشگر آن را بررسی کنید. سپس، در صورت نیاز، اندازه‌گیری‌های الکتریکی و بررسی اتصالات را به تکنسین متخصص بسپارید. همچنین، از باز کردن اتصالات یا دست‌کاری مدار در حالت برق‌دار خودداری کنید.

جمع‌بندی

روش وصل کردن باتری به پنل خورشیدی به انتخاب درست تجهیزات، سازگاری ولتاژها و رعایت دستورالعمل نصب بستگی دارد. در یک سیستم معمولی، شارژ کنترلر بین پنل و باتری قرار می‌گیرد و وظیفه مدیریت شارژ را بر عهده دارد.

علاوه بر این، ظرفیت باتری باید با میزان مصرف انرژی هماهنگ باشد؛ زیرا انتخاب یک باتری مناسب به‌تنهایی برای عملکرد مطلوب سیستم کافی نیست. توان پنل، نوع شارژ کنترلر، راندمان اینورتر و شرایط تابش خورشید نیز بر نتیجه نهایی تأثیر می‌گذارند.

در آلفا پاور، آشنایی با مشخصات فنی تجهیزات خورشیدی می‌تواند به شما کمک کند تا برای انتخاب باتری خورشیدی، پنل و شارژ کنترلر تصمیم آگاهانه‌تری بگیرید. بنابراین، پیش از خرید یا نصب، بهتر است نیاز مصرفی خود را مشخص کنید و سازگاری تمام اجزای سیستم را بررسی کنید.

سوالات متداول درباره روش وصل کردن باتری به پنل خورشیدی

آیا می‌توان باتری خورشیدی را مستقیماً به پنل وصل کرد؟

در سیستم‌های معمول، اتصال مستقیم پنل به باتری توصیه نمی‌شود؛ زیرا باتری برای شارژ ایمن به کنترل مناسب ولتاژ و جریان نیاز دارد. به همین دلیل، معمولاً از شارژ کنترلر سازگار با پنل و باتری استفاده می‌شود.

آیا برای اتصال باتری خورشیدی به پنل به شارژ کنترلر نیاز داریم؟

در اغلب سیستم‌های خورشیدی مستقل، بله. شارژ کنترلر فرایند شارژ را مدیریت می‌کند و باید متناسب با مشخصات پنل و نوع باتری انتخاب شود. البته برخی تجهیزات یکپارچه، کنترل شارژ داخلی دارند.

ابتدا باتری را به شارژ کنترلر وصل کنیم یا پنل را؟

در بسیاری از شارژ کنترلرها، ابتدا باتری متصل می‌شود و سپس پنل خورشیدی؛ زیرا دستگاه ممکن است برای تشخیص ولتاژ سیستم به باتری نیاز داشته باشد. بااین‌حال، ترتیب دقیق باید براساس دفترچه راهنمای مدل موردنظر تعیین شود.

برای پنل خورشیدی ۲۰۰ وات چه باتری‌ای مناسب است؟

پاسخ به این سؤال به میزان مصرف روزانه، ولتاژ سیستم، ساعات تابش خورشید و مدت‌زمان پشتیبانی موردنیاز بستگی دارد. بنابراین، نمی‌توان فقط براساس توان پنل، ظرفیت باتری را به‌صورت قطعی تعیین کرد.

چگونه بفهمیم باتری خورشیدی در حال شارژ شدن است؟

معمولاً نمایشگر یا چراغ‌های شارژ کنترلر، وضعیت شارژ و خطاهای احتمالی را نشان می‌دهند. همچنین، بررسی اطلاعات ولتاژ و جریان شارژ می‌تواند به ارزیابی عملکرد سیستم کمک کند؛ اما تفسیر این اطلاعات باید با توجه به نوع باتری و دستورالعمل سازنده انجام شود.

آیا باتری خورشیدی ۱۲ ولتی با هر پنل ۱۲ ولتی سازگار است؟

خیر. ولتاژ نامی به‌تنهایی برای تعیین سازگاری کافی نیست. ولتاژ مدار باز پنل، جریان، محدوده ورودی کنترلر و مشخصات باتری نیز باید بررسی شوند.
