کانکتور MC4 چیست و چه کاربردی دارد؟ راهنمای کامل اتصال پنل‌های خورشیدی

کانکتور MC4 چیست و چه کاربردی دارد؟ راهنمای کامل اتصال پنل‌های خورشیدی

در سیستم‌های خورشیدی، کیفیت اتصالات به اندازه کیفیت پنل‌ها و اینورتر اهمیت دارد. یکی از مهم‌ترین قطعاتی که نقش اساسی در انتقال ایمن برق تولیدی پنل‌های خورشیدی دارد، کانکتور MC4 است. این کانکتور به دلیل مقاومت بالا در برابر شرایط محیطی، نصب آسان و ایمنی مناسب، امروزه به استاندارد جهانی در اتصال پنل‌های خورشیدی تبدیل شده است.

اگر قصد راه‌اندازی نیروگاه خورشیدی، نصب پنل خورشیدی روی پشت‌بام یا حتی ساخت یک سیستم خورشیدی کوچک را دارید، آشنایی با کانکتور MC4 ضروری است. در این مقاله به زبان ساده بررسی می‌کنیم که کانکتور MC4 چیست، چگونه کار می‌کند و چرا استفاده از آن اهمیت زیادی دارد.

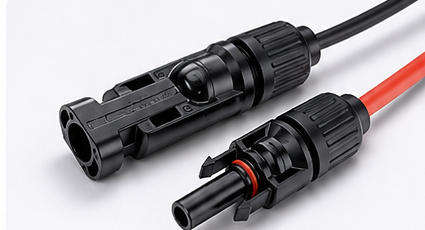

کانکتور MC4 چیست؟

کانکتور MC4 (Multi-Contact 4 mm) یک کانکتور مخصوص اتصال کابل‌های پنل خورشیدی است که برای انتقال جریان مستقیم (DC) طراحی شده است.

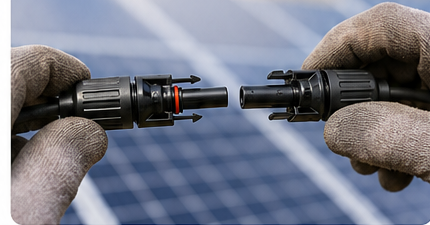

این کانکتور از دو بخش نر (Male) و ماده (Female) تشکیل می‌شود که به راحتی به یکدیگر متصل شده و یک اتصال کاملاً ایمن، ضدآب و مقاوم در برابر گردوغبار ایجاد می‌کنند.

در واقع، وظیفه اصلی MC4 این است که برق تولید شده توسط پنل خورشیدی را بدون افت ولتاژ و با حداکثر ایمنی به تجهیزات بعدی مانند اینورتر یا شارژ کنترلر منتقل کند.



MC4 مخفف چیست؟

عبارت MC4 از دو بخش تشکیل شده است:

• MC = Multi Contact
• 4 = قطر پین فلزی ۴ میلی‌متر

امروزه اگرچه نسل‌های جدیدتری نیز تولید شده‌اند، اما اصطلاح MC4 همچنان برای اغلب کانکتورهای استاندارد پنل خورشیدی استفاده می‌شود.

کاربرد کانکتور MC4 چیست؟

مهم‌ترین کاربردهای این کانکتور عبارت‌اند از:

اتصال پنل‌های خورشیدی به یکدیگر

در نیروگاه‌های خورشیدی معمولاً چندین پنل به صورت سری یا موازی به هم متصل می‌شوند. کانکتور MC4 این اتصال را سریع، مطمئن و بدون نیاز به لحیم‌کاری انجام می‌دهد.

اتصال پنل به اینورتر

برق خروجی پنل از طریق کابل و کانکتور MC4 وارد اینورتر می‌شود تا به برق AC تبدیل شود.

اتصال پنل به شارژ کنترلر

در سیستم‌های خورشیدی مستقل (Off Grid)، خروجی پنل ابتدا وارد شارژ کنترلر شده و سپس باتری شارژ می‌شود. در این مسیر نیز از کانکتور MC4 استفاده می‌شود.

افزایش ایمنی سیستم

این کانکتور از ایجاد جرقه، نفوذ آب، ورود گردوغبار و شل شدن اتصالات جلوگیری می‌کند.

مزایای استفاده از کانکتور MC4

استفاده از کانکتور MC4 مزایای متعددی دارد که باعث شده تقریباً تمام تولیدکنندگان پنل خورشیدی از آن استفاده کنند.

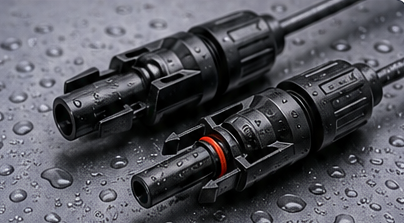

مقاومت در برابر آب

کانکتورهای استاندارد MC4 معمولاً دارای درجه حفاظت IP67 یا IP68 هستند و در برابر باران، رطوبت و گردوغبار مقاومت بسیار بالایی دارند.

تحمل جریان و ولتاژ بالا

بسته به مدل، این کانکتورها معمولاً توانایی عبور جریان 30 تا 50 آمپر و ولتاژی تا 1500 ولت DC را دارند.

نصب آسان

بدون نیاز به لحیم‌کاری و تنها با استفاده از ابزار پرس مخصوص، اتصال بسیار محکمی ایجاد می‌شود.

مقاومت در برابر اشعه UV

از آنجا که پنل‌های خورشیدی سال‌ها زیر نور مستقیم خورشید قرار دارند، بدنه MC4 در برابر اشعه فرابنفش مقاوم است.

جلوگیری از قطع اتصال

وجود قفل مکانیکی باعث می‌شود اتصال به صورت ناخواسته باز نشود.

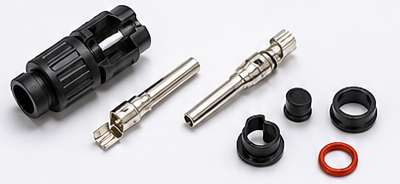

اجزای کانکتور MC4

هر کانکتور MC4 از بخش‌های زیر تشکیل شده است:

• بدنه پلاستیکی مقاوم
• پین فلزی رسانا
• واشر آب‌بندی
• مهره نگهدارنده کابل
• قفل اتصال

ترکیب این قطعات باعث ایجاد یک اتصال کاملاً ایمن و بادوام می‌شود.

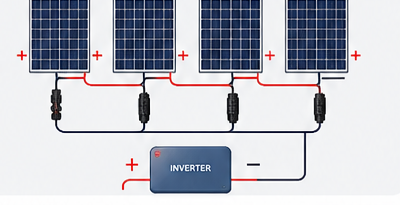

مثال عملی از استفاده کانکتور MC4

فرض کنید قصد دارید چهار پنل خورشیدی 550 وات را روی پشت‌بام منزل نصب کنید.

هر پنل دارای دو کابل خروجی است:

• کابل مثبت (+)
• کابل منفی (-)

برای اتصال سری پنل‌ها کافی است:

• کانکتور مثبت پنل اول را به کانکتور منفی پنل دوم متصل کنید.
• همین روند را برای پنل سوم و چهارم ادامه دهید.

در نهایت تنها یک خروجی مثبت و یک خروجی منفی باقی می‌ماند که به اینورتر متصل می‌شوند.

بدون استفاده از کانکتور MC4، این اتصال‌ها علاوه بر زمان‌بر بودن، خطر نفوذ آب، افزایش مقاومت اتصال و حتی ایجاد جرقه را به همراه خواهند داشت.



تفاوت کانکتور MC4 با اتصال معمولی کابل

ویژگی	کانکتور MC4	اتصال معمولی
ضدآب	دارد	ندارد
نصب سریع	دارد	خیر
ایمنی بالا	دارد	کم
مقاومت در برابر UV	دارد	معمولاً ندارد
استاندارد نیروگاه خورشیدی	بله	خیر

هنگام خرید کانکتور MC4 به چه نکاتی توجه کنیم؟

برای خرید یک کانکتور مناسب بهتر است موارد زیر را بررسی کنید:

• اصل بودن برند
• سازگاری با ولتاژ سیستم
• ظرفیت جریان مناسب
• کیفیت پین‌های مسی
• استاندارد IP67 یا IP68
• مقاومت در برابر اشعه UV
• امکان قفل شدن مناسب

استفاده از کانکتورهای بی‌کیفیت می‌تواند باعث افزایش مقاومت الکتریکی، داغ شدن محل اتصال و کاهش راندمان کل سیستم خورشیدی شود.



آیا می‌توان کانکتور برندهای مختلف را به هم متصل کرد؟

اگرچه از نظر ظاهری بسیاری از کانکتورها مشابه هستند، اما توصیه می‌شود از اتصال کانکتورهای برندهای مختلف خودداری شود.

تفاوت جزئی در ابعاد یا کیفیت ساخت می‌تواند باعث افزایش مقاومت اتصال، ایجاد گرما و کاهش ایمنی سیستم شود. بهترین روش این است که تمام کانکتورها از یک برند معتبر انتخاب شوند.

🤔سوالات متداول🤔

آیا همه پنل‌های خورشیدی دارای کانکتور MC4 هستند؟

اکثر پنل‌های خورشیدی جدید به صورت کارخانه‌ای مجهز به کانکتور MC4 هستند.

آیا برای نصب MC4 به ابزار خاصی نیاز است؟

بله. برای پرس صحیح پین‌ها از آچار پرس MC4 استفاده می‌شود و برای باز کردن اتصال نیز آچار مخصوص MC4 وجود دارد.

عمر کانکتور MC4 چقدر است؟

در صورت استفاده از نمونه‌های استاندارد، عمر مفید آن معمولاً بیش از ۲۵ سال و هم‌راستا با عمر پنل خورشیدی است.

آیا کانکتور MC4 قابل استفاده مجدد است؟

در صورت سالم بودن بدنه و پین‌ها، امکان استفاده مجدد وجود دارد؛ اما در پروژه‌های حرفه‌ای معمولاً توصیه می‌شود از کانکتور جدید استفاده شود.



جمع‌بندی

کانکتور MC4 یکی از مهم‌ترین قطعات در سیستم‌های خورشیدی است که وظیفه ایجاد یک اتصال ایمن، مقاوم و استاندارد بین پنل‌ها و سایر تجهیزات را بر عهده دارد. مقاومت بالا در برابر آب، گردوغبار، اشعه خورشید و جریان‌های بالا باعث شده است که این کانکتور به انتخاب اول نصابان و شرکت‌های فعال در حوزه انرژی خورشیدی تبدیل شود.

اگر قصد راه‌اندازی یک سیستم خورشیدی مطمئن و بادوام را دارید، استفاده از کانکتورهای MC4 استاندارد و باکیفیت، علاوه بر افزایش ایمنی، موجب کاهش تلفات انرژی و افزایش طول عمر تجهیزات خواهد شد.
