لزوم استفاده از فیوز DC برای پنل خورشیدی چیست؟

⚡لزوم استفاده از فیوز DC برای پنل خورشیدی چیست؟

در هر سیستم خورشیدی، ایمنی به اندازه تولید برق اهمیت دارد. بسیاری از افراد هنگام طراحی یا نصب پنل خورشیدی، روی انتخاب پنل، اینورتر یا باتری تمرکز می‌کنند؛ اما یکی از مهم‌ترین تجهیزات حفاظتی یعنی فیوز DC را نادیده می‌گیرند.

اگر در مدار خورشیدی اتصال کوتاه، اضافه جریان یا خرابی تجهیزات رخ دهد، نبود فیوز مناسب می‌تواند باعث آسیب دیدن پنل‌ها، اینورتر، کابل‌ها و حتی آتش‌سوزی شود.

در این مقاله بررسی می‌کنیم که فیوز DC چیست، چرا استفاده از آن ضروری است، در چه قسمت‌هایی از سیستم نصب می‌شود و چگونه فیوز مناسب را انتخاب کنیم.

فیوز DC چیست؟

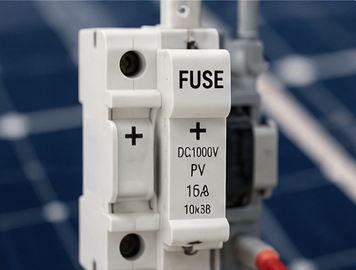

فیوز DC (Direct Current Fuse) یک تجهیز حفاظتی است که برای محافظت از مدارهای جریان مستقیم طراحی شده است. وظیفه اصلی این فیوز، قطع مدار در زمانی است که جریان از مقدار مجاز بیشتر شود.

برخلاف تصور برخی افراد، فیوز تنها برای جلوگیری از سوختن تجهیزات نیست؛ بلکه از کابل‌ها، کانکتورها و کل سیستم نیز محافظت می‌کند.

در سیستم‌های خورشیدی، برق تولید شده توسط پنل‌ها از نوع جریان مستقیم (DC) است؛ بنابراین باید از فیوز مخصوص DC استفاده شود.

چرا استفاده از فیوز DC در سیستم خورشیدی ضروری است؟

دلایل متعددی وجود دارد که استفاده از فیوز DC را به یک ضرورت تبدیل می‌کند.

1. جلوگیری از آسیب در اتصال کوتاه

اگر در کابل‌های پنل یا تجهیزات اتصال کوتاه ایجاد شود، جریان به شدت افزایش پیدا می‌کند.

در صورت نبود فیوز، این جریان می‌تواند باعث:

• ذوب شدن کابل‌ها
• آسیب به پنل
• سوختن اینورتر
• ایجاد جرقه
• آتش‌سوزی

شود.

فیوز در چنین شرایطی مدار را در کسری از ثانیه قطع می‌کند.



2. محافظت از پنل‌های خورشیدی

در آرایه‌هایی که چند رشته پنل به صورت موازی متصل شده‌اند، در صورت خرابی یکی از رشته‌ها، سایر رشته‌ها می‌توانند جریان زیادی را به سمت رشته معیوب ارسال کنند.

این جریان برگشتی ممکن است به پنل آسیب جدی وارد کند.

فیوز DC از بروز این مشکل جلوگیری می‌کند.



3. افزایش ایمنی افراد

در سیستم‌های خورشیدی ولتاژ DC ممکن است به چند صد ولت برسد.

برخلاف برق AC، قطع شدن قوس الکتریکی در مدار DC دشوارتر است.

استفاده از فیوز استاندارد احتمال برق‌گرفتگی و حوادث ناشی از قوس الکتریکی را کاهش می‌دهد.



4. جلوگیری از خسارت‌های مالی

هزینه خرید یک فیوز DC استاندارد بسیار کمتر از هزینه تعمیر تجهیزات زیر است:

• پنل خورشیدی
• اینورتر
• شارژ کنترلر
• باتری
• کابل‌کشی

به همین دلیل استفاده از فیوز یک سرمایه‌گذاری برای افزایش عمر سیستم محسوب می‌شود.



🛠مثال عملی🛠

فرض کنید یک نیروگاه خورشیدی ۵ کیلوواتی دارای چهار رشته پنل است.

اگر در یکی از رشته‌ها اتصال کوتاه رخ دهد و فیوز نصب نشده باشد، سه رشته دیگر جریان زیادی را وارد رشته معیوب می‌کنند.

در نتیجه:

• کابل‌ها بیش از حد داغ می‌شوند.
• احتمال ذوب شدن کانکتورها افزایش پیدا می‌کند.
• ممکن است اینورتر نیز آسیب ببیند.
• در شرایط خاص حتی احتمال آتش‌سوزی وجود دارد.

اما اگر برای هر رشته فیوز DC مناسب نصب شده باشد، تنها همان رشته از مدار خارج می‌شود و بقیه سیستم به کار خود ادامه می‌دهد.



فیوز DC در چه قسمت‌هایی نصب می‌شود؟

بسته به طراحی سیستم، فیوز DC معمولاً در بخش‌های زیر استفاده می‌شود:

بین پنل و اینورتر

رایج‌ترین محل نصب فیوز است.



بین پنل و شارژ کنترلر

در سیستم‌های آف‌گرید برای محافظت از شارژ کنترلر استفاده می‌شود.



بین باتری و اینورتر

باتری‌ها توان جریان بسیار بالایی دارند و وجود فیوز در این قسمت کاملاً ضروری است.



داخل جعبه کامباینر (Combiner Box)

در نیروگاه‌هایی که چندین رشته پنل وجود دارد، برای هر رشته یک فیوز DC نصب می‌شود.



آیا می‌توان از فیوز AC استفاده کرد؟

پاسخ کوتاه خیر است.

یکی از اشتباهات رایج در نصب سیستم‌های خورشیدی، استفاده از فیوز AC به جای فیوز DC است.

فیوزهای AC برای خاموش کردن قوس الکتریکی ناشی از جریان متناوب طراحی شده‌اند.

اما در مدار DC شرایط کاملاً متفاوت است.

در صورت استفاده از فیوز AC ممکن است:

• مدار به طور کامل قطع نشود.
• قوس الکتریکی ادامه پیدا کند.
• فیوز آسیب ببیند.
• احتمال آتش‌سوزی افزایش پیدا کند.

بنابراین همیشه باید از فیوز مخصوص DC استفاده شود.



تفاوت فیوز DC و فیوز AC

فیوز DC	فیوز AC
مخصوص جریان مستقیم	مخصوص جریان متناوب
قابلیت قطع قوس DC	مناسب برای قوس AC
مناسب سیستم خورشیدی	مناسب برق شهری
ولتاژ کاری DC	ولتاژ کاری AC



چگونه فیوز  مناسب انتخاب کنیم؟

برای انتخاب صحیح باید چند پارامتر بررسی شود.

1. ولتاژ کاری

ولتاژ نامی فیوز باید از ولتاژ واقعی سیستم بیشتر باشد.



2. جریان نامی

معمولاً جریان فیوز حدود 1.25 برابر جریان اتصال کوتاه (Isc) پنل انتخاب می‌شود. این ضریب باعث می‌شود فیوز در شرایط عادی عمل نکند اما در اضافه‌جریان به‌موقع مدار را قطع کند.



3. استاندارد بودن محصول

بهتر است فیوز دارای استانداردهای معتبر بین‌المللی باشد تا عملکرد حفاظتی آن قابل اطمینان باشد.



4. کیفیت ساخت

استفاده از فیوز ها بی‌کیفیت ممکن است باعث عملکرد نادرست یا قطع نشدن مدار در زمان خطر شود.



اشتباهات رایج هنگام نصب فیوز DC

برخی خطاها باعث کاهش ایمنی سیستم می‌شوند.

• استفاده از فیوز AC
• انتخاب جریان نامناسب
• حذف فیوز برای کاهش هزینه
• نصب تنها یک فیوز برای چند رشته پنل
• استفاده از فیوزهای غیراستاندارد
• نصب فیوز در محل نامناسب
• عدم بررسی سلامت فیوز در سرویس‌های دوره‌ای



مزایای استفاده از فیوز DC

مهم‌ترین مزایای این تجهیز عبارت‌اند از:

• افزایش ایمنی سیستم خورشیدی
• محافظت از پنل‌ها
• جلوگیری از آسیب به اینورتر
• محافظت از شارژ کنترلر
• کاهش احتمال آتش‌سوزی
• جلوگیری از آسیب کابل‌ها
• کاهش هزینه تعمیرات
• افزایش طول عمر تجهیزات
• سهولت عیب‌یابی سیستم

🤔سوالات متداول🤔

آیا همه سیستم‌های خورشیدی به فیوز DC نیاز دارند؟

تقریباً بله. به‌ویژه در سیستم‌هایی که چند رشته پنل، باتری یا اینورتر دارند، استفاده از فیوز DC یک الزام فنی و ایمنی است.

آیا فیوز DC قابل تعمیر است؟

خیر. پس از عملکرد و سوختن، باید با فیوزی هم‌مشخصات و استاندارد جایگزین شود.

آیا استفاده از فیوز DC باعث کاهش راندمان سیستم می‌شود؟

خیر. فیوز در شرایط عادی تأثیری بر راندمان سیستم ندارد و تنها هنگام بروز خطا وارد عمل می‌شود.

عمر فیوز DC چقدر است؟

در صورت استفاده صحیح و عدم وقوع خطا، فیوز می‌تواند سال‌ها بدون مشکل کار کند. با این حال، در بازدیدهای دوره‌ای باید وضعیت آن بررسی شود.



جمع‌بندی

فیوز DC یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های خورشیدی است که نقش اساسی در حفظ ایمنی تجهیزات و کاربران دارد. این قطعه با قطع سریع مدار در زمان بروز اضافه‌جریان یا اتصال کوتاه، از آسیب دیدن پنل‌ها، اینورتر، شارژ کنترلر، باتری و کابل‌ها جلوگیری می‌کند.

اگرچه هزینه خرید فیوز DC در مقایسه با سایر تجهیزات سیستم خورشیدی ناچیز است، اما می‌تواند از خسارت‌های مالی سنگین و حتی حوادثی مانند آتش‌سوزی پیشگیری کند. به همین دلیل، توصیه می‌شود در طراحی و اجرای هر سیستم خورشیدی، از فیوز DC استاندارد با مشخصات متناسب با ولتاژ و جریان مدار استفاده شود و نصب آن را به‌عنوان یکی از اصول اساسی ایمنی در نظر بگیرید.
