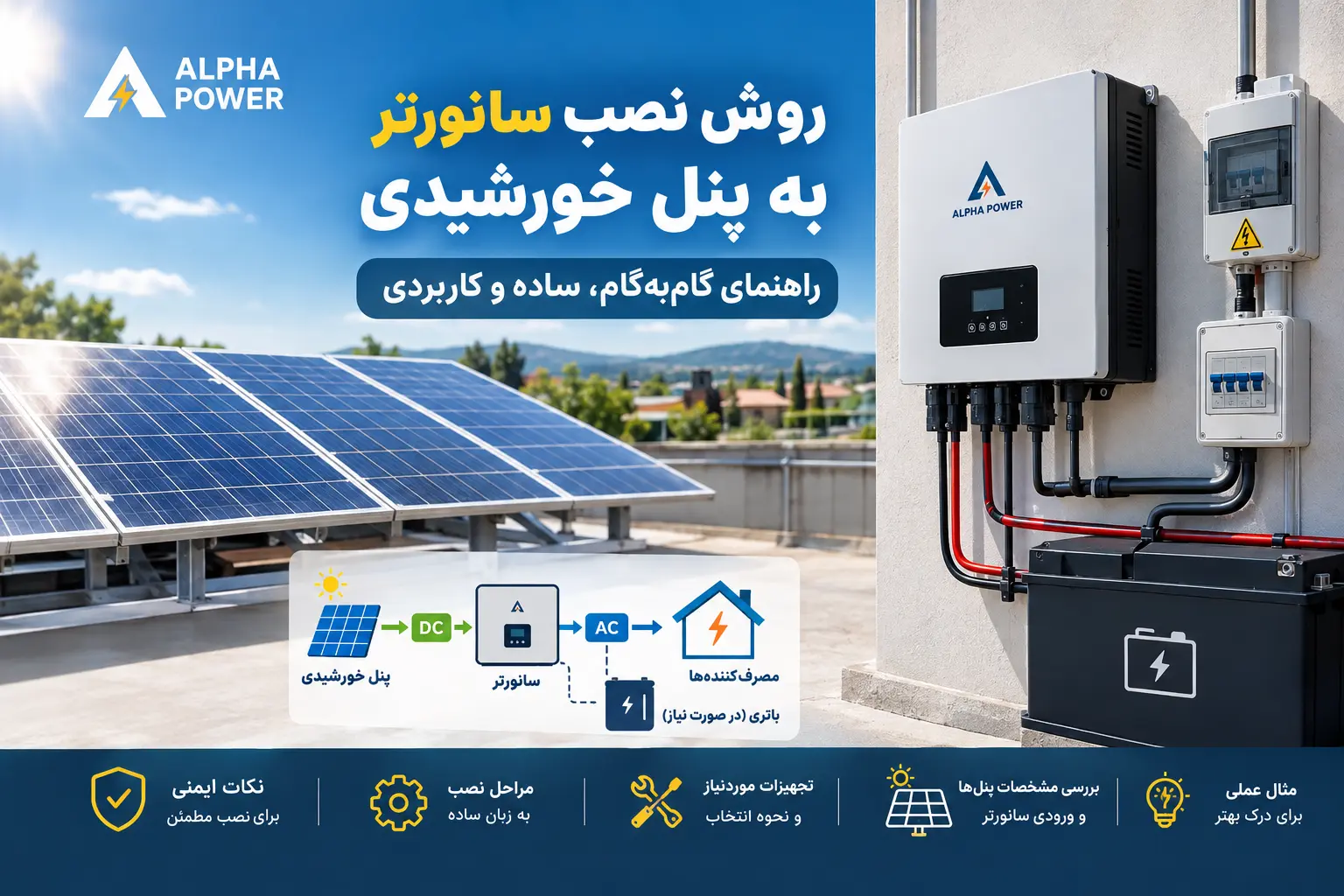

روش نصب سانورتر به پنل خورشیدی؛ راهنمای کامل و کاربردی⚡

استفاده از انرژی خورشیدی یکی از راهکارهای مناسب برای تولید برق و کاهش وابستگی به شبکه برق است. بااین‌حال، برای اینکه بتوانیم از برق تولیدشده توسط پنل‌های خورشیدی استفاده کنیم، باید تجهیزات مختلف سیستم را به‌درستی به یکدیگر متصل کنیم. یکی از مهم‌ترین این تجهیزات، سانورتر خورشیدی است که وظیفه مدیریت انرژی و تبدیل برق تولیدشده توسط پنل‌ها را بر عهده دارد.

اما روش نصب سانورتر به پنل خورشیدی چگونه است؟ برای نصب این دستگاه به چه تجهیزاتی نیاز داریم و هنگام اتصال پنل‌ها باید به چه نکاتی توجه کنیم؟

در این مقاله از آلفا پاور، مراحل نصب سانورتر به پنل خورشیدی را به زبان ساده بررسی می‌کنیم. همچنین، با یک مثال عملی یاد می‌گیریم که چگونه ظرفیت پنل‌ها و مشخصات سانورتر را با یکدیگر تطبیق دهیم. بنابراین، اگر قصد راه‌اندازی یک سیستم خورشیدی خانگی یا کوچک را دارید، این راهنما می‌تواند به شما کمک کند تا با مراحل کار و نکات مهم آن آشنا شوید.

سانورتر خورشیدی چیست و چه کاربردی دارد؟🤔

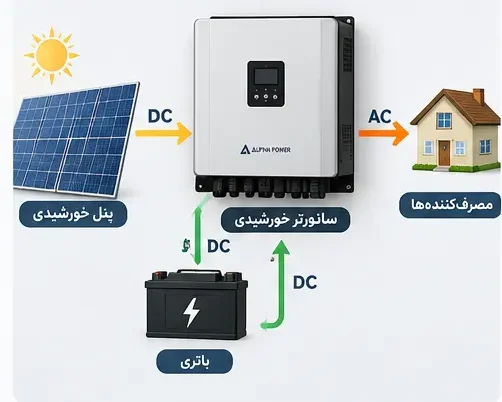

سانورتر خورشیدی دستگاهی است که معمولاً اینورتر و شارژر باتری را در یک مجموعه ترکیب می‌کند. البته امکانات دقیق آن به مدل دستگاه بستگی دارد. این تجهیزات در بسیاری از سیستم‌های خورشیدی برای مدیریت برق پنل‌ها، شارژ باتری و تأمین برق مصرف‌کننده‌ها استفاده می‌شوند.

برای مثال، پنل خورشیدی برق جریان مستقیم یا DC تولید می‌کند؛ درحالی‌که بیشتر وسایل برقی خانگی با برق جریان متناوب یا AC کار می‌کنند. به همین دلیل، اینورتر داخل سانورتر برق DC را به برق AC تبدیل می‌کند.

از طرف دیگر، در مدل‌های دارای شارژر خورشیدی، انرژی تولیدشده از پنل‌ها می‌تواند برای شارژ باتری نیز استفاده شود. در نتیجه، سیستم می‌تواند در شرایط مناسب انرژی خورشیدی را به برق قابل استفاده تبدیل کند و در صورت وجود باتری، انرژی را برای زمان‌های دیگر ذخیره کند.

تفاوت سانورتر با اینورتر چیست؟

اینورتر معمولی عمدتاً وظیفه تبدیل برق DC به AC را بر عهده دارد؛ اما سانورتر معمولاً امکانات بیشتری مانند شارژ باتری و مدیریت ورودی پنل‌های خورشیدی دارد. البته قابلیت‌های هر دستگاه متفاوت است؛ بنابراین، پیش از خرید یا نصب باید مشخصات فنی آن را بررسی کنید.

تجهیزات موردنیاز برای نصب سانورتر به پنل خورشیدی📅

پیش از شروع نصب، باید تجهیزات موردنیاز را آماده کنیم. انتخاب صحیح این تجهیزات اهمیت زیادی دارد؛ زیرا استفاده از کابل نامناسب یا تجهیزات حفاظتی غیراستاندارد می‌تواند باعث افت راندمان، آسیب به دستگاه یا ایجاد خطر شود.

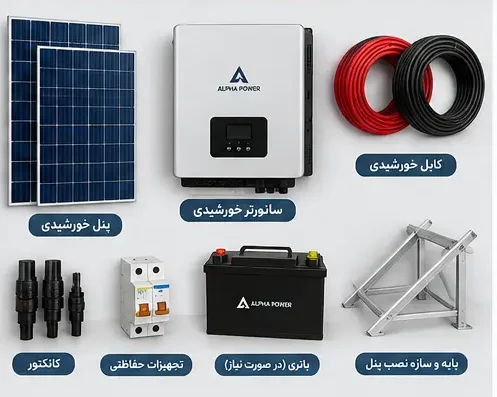

مهم‌ترین تجهیزات عبارت‌اند از:

• پنل خورشیدی: برای دریافت انرژی تابش خورشید و تولید برق DC.
• سانورتر خورشیدی: برای مدیریت انرژی و تبدیل برق متناسب با نیاز مصرف‌کننده.
• کابل خورشیدی استاندارد: برای اتصال پنل‌ها به ورودی خورشیدی دستگاه.
• کانکتورهای سازگار: برای ایجاد اتصال مطمئن و مناسب با کابل و تجهیزات.
• تجهیزات حفاظتی: شامل فیوزها، کلیدهای قطع مناسب DC و سایر حفاظت‌های موردنیاز بر اساس طراحی سیستم.
• باتری مناسب، در صورت نیاز: برای ذخیره انرژی در سیستم‌های دارای باتری.
• سیستم اتصال زمین و هم‌بندی: مطابق دستورالعمل سازنده و مقررات برق محل نصب.
• پایه و سازه نصب پنل: برای استقرار ایمن پنل‌ها در محل مناسب.

علاوه بر این تجهیزات، باید به دفترچه راهنمای سانورتر و مشخصات الکتریکی پنل‌ها دسترسی داشته باشیم؛ زیرا ولتاژ، جریان و محدوده کاری تجهیزات در انتخاب روش اتصال نقش مهمی دارند.

مراحل نصب سانورتر به پنل خورشیدی🛠

نصب سانورتر باید با توجه به مدل دستگاه، مشخصات پنل‌ها و طراحی سیستم انجام شود. مراحل زیر، روند کلی کار را توضیح می‌دهند؛ اما اجرای اتصالات الکتریکی باید توسط فرد متخصص و مطابق دفترچه سازنده انجام شود.

مرحله اول: بررسی محل نصب سانورتر

در ابتدا، محل مناسبی برای نصب سانورتر انتخاب کنید. دستگاه باید روی سطحی محکم و مطابق دستورالعمل سازنده نصب شود. همچنین، فضای کافی برای گردش هوا و دفع گرما در اطراف آن وجود داشته باشد.

از طرف دیگر، محل نصب باید تا حد امکان از رطوبت، گردوغبار شدید، تابش مستقیم خورشید و منابع گرمایی نامناسب دور باشد؛ مگر اینکه دستگاه برای چنین شرایطی طراحی شده باشد.

نکته مهم این است که طول کابل‌ها نیز باید در نظر گرفته شود. زیرا کابل‌کشی طولانی و غیراصولی می‌تواند هزینه نصب را افزایش دهد و افت ولتاژ بیشتری ایجاد کند.

مرحله دوم: بررسی مشخصات فنی پنل خورشیدی

پس از انتخاب محل نصب، مشخصات فنی پنل‌های خورشیدی را بررسی کنید. اطلاعاتی مانند توان نامی، ولتاژ مدار باز، جریان اتصال کوتاه و ولتاژ و جریان کاری پنل اهمیت زیادی دارند.

برای مثال، اگر توان هر پنل ۵۵۰ وات باشد، این عدد به‌تنهایی برای تعیین تعداد پنل‌های قابل اتصال کافی نیست. بلکه باید ولتاژ و جریان پنل نیز با محدوده ورودی سانورتر سازگار باشد.

همچنین، باید تغییرات ولتاژ پنل در دماهای مختلف را در نظر گرفت؛ زیرا ولتاژ مدار باز پنل در هوای سرد افزایش پیدا می‌کند. بنابراین، مجموع ولتاژ پنل‌های متصل به یک رشته نباید از حداکثر ولتاژ مجاز ورودی دستگاه بیشتر شود.

مرحله سوم: بررسی ورودی خورشیدی سانورتر

در این مرحله، مشخصات ورودی PV دستگاه را بررسی کنید. منظور از PV همان ورودی پنل خورشیدی است.

موارد مهم عبارت‌اند از:

• حداکثر ولتاژ مجاز ورودی پنل‌ها
• محدوده ولتاژ کاری MPPT
• حداکثر جریان ورودی هر ورودی یا ردیاب MPPT
• حداکثر جریان اتصال کوتاه مجاز
• تعداد ورودی‌ها و ردیاب‌های MPPT
• روش اتصال رشته‌های پنل

MPPT بخشی از سیستم است که به بهره‌برداری بهتر از توان پنل‌ها در شرایط مختلف کمک می‌کند. بااین‌حال، اگر پنل‌ها به‌درستی با محدوده کاری MPPT هماهنگ نشده باشند، ممکن است دستگاه نتواند از ظرفیت سیستم به‌خوبی استفاده کند.

در نتیجه، پیش از اتصال پنل‌ها باید تمام مشخصات مهم با یکدیگر تطبیق داده شوند.

مرحله چهارم: تعیین آرایش اتصال پنل‌های خورشیدی

پنل‌های خورشیدی معمولاً به‌صورت سری، موازی یا ترکیبی از این دو به یکدیگر متصل می‌شوند. انتخاب روش اتصال به مشخصات پنل، ورودی سانورتر و طراحی سیستم بستگی دارد.

اتصال سری: در این روش، ولتاژ پنل‌ها با یکدیگر جمع می‌شود؛ اما جریان رشته تقریباً برابر جریان یک پنل باقی می‌ماند.

اتصال موازی: در این روش، جریان رشته‌ها با یکدیگر جمع می‌شود؛ اما ولتاژ آن‌ها تقریباً برابر می‌ماند.

برای مثال، اتصال چند پنل به‌صورت سری می‌تواند ولتاژ موردنیاز ورودی سانورتر را تأمین کند. بااین‌حال، باید اطمینان حاصل شود که ولتاژ کل رشته، حتی در شرایط سرد، از حد مجاز دستگاه بیشتر نمی‌شود.

از طرف دیگر، هنگام اتصال موازی باید ظرفیت جریان ورودی، الزامات حفاظت و سازگاری رشته‌ها بررسی شود. بنابراین، صرفاً بر اساس توان پنل‌ها نمی‌توان آرایش اتصال را تعیین کرد.

مرحله پنجم: بررسی تجهیزات حفاظتی و کابل‌ها

پیش از راه‌اندازی، باید کابل‌ها و تجهیزات حفاظتی متناسب با جریان، ولتاژ، شرایط محیطی و دستورالعمل سازنده انتخاب شوند.

برای انتخاب کابل، عواملی مانند طول مسیر، جریان عبوری، دمای محیط، روش نصب و افت ولتاژ مجاز اهمیت دارند. همچنین، کانکتورها باید از نظر نوع، جریان مجاز و سازگاری با یکدیگر بررسی شوند.

استفاده از کانکتورهای ناسازگار یا اتصال غیراستاندارد آن‌ها می‌تواند باعث گرم‌شدن محل اتصال و ایجاد خطر شود. علاوه بر این، تجهیزات قطع و حفاظت باید برای مدار DC خورشیدی مناسب باشند؛ زیرا تجهیزات طراحی‌شده برای AC لزوماً برای قطع مدار DC مناسب نیستند.

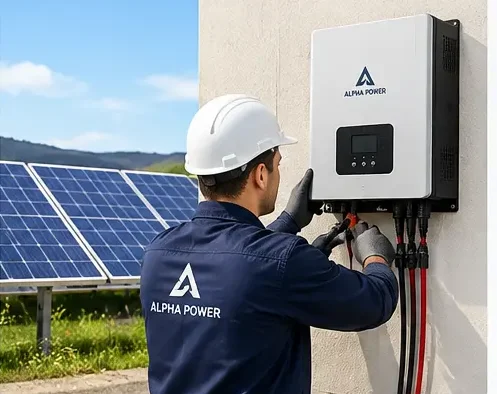

مرحله ششم: اتصال پنل خورشیدی به سانورتر

پس از تأیید طراحی و آماده‌سازی تجهیزات، نوبت به اتصال پنل‌ها می‌رسد. این مرحله باید توسط تکنسین واجد صلاحیت و طبق ترتیب اعلام‌شده در دفترچه همان مدل سانورتر انجام شود.

در حالت کلی، مسیر انتقال انرژی از پنل‌ها به ورودی خورشیدی دستگاه برقرار می‌شود. بااین‌حال، روش دقیق اتصال، ترتیب فعال‌سازی کلیدها و تجهیزات حفاظتی و شرایط مجاز کار باید از دستورالعمل سازنده پیروی کند.

هشدار ایمنی: پنل خورشیدی در معرض نور می‌تواند حتی زمانی که دستگاه خاموش است، برق DC تولید کند. بنابراین، خاموش‌کردن سانورتر به‌تنهایی به معنی بی‌برق‌شدن کابل‌های پنل نیست. از جداکردن کانکتورهای DC زیر بار، لمس هادی‌های برق‌دار یا انجام آزمایش‌های بدون تجهیزات مناسب خودداری کنید.

همچنین، اتصال باتری و برق شبکه، در صورت وجود، باید مطابق نقشه اختصاصی دستگاه انجام شود. اشتباه در این اتصالات می‌تواند به دستگاه آسیب بزند یا خطر برق‌گرفتگی و آتش‌سوزی ایجاد کند.

مرحله هفتم: بررسی نهایی و راه‌اندازی سانورتر

پس از تکمیل اتصالات، تکنسین باید صحت سیم‌کشی، قطبیت، پیوستگی اتصال زمین، عملکرد تجهیزات حفاظتی و سازگاری مقادیر الکتریکی با مشخصات دستگاه را بررسی کند.

سپس، راه‌اندازی باید دقیقاً بر اساس دستورالعمل سازنده انجام شود. در بسیاری از مدل‌ها، پس از راه‌اندازی می‌توان اطلاعاتی مانند ولتاژ ورودی پنل، توان تولیدی، وضعیت باتری و کدهای خطا را از صفحه نمایش یا نرم‌افزار دستگاه مشاهده کرد.

اگر دستگاه خطا نشان دهد، باید علت آن بررسی شود. برای مثال، ممکن است ولتاژ ورودی خارج از محدوده مجاز باشد یا باتری و تنظیمات مربوط به آن با دستگاه سازگار نباشند. در چنین شرایطی، نباید بدون تشخیص علت، حفاظت‌ها را غیرفعال کرد یا اتصالات را به‌صورت آزمایشی تغییر داد.

مثال عملی نصب سانورتر به پنل خورشیدی🛠⚙

برای درک بهتر روش نصب سانورتر به پنل خورشیدی، یک مثال ساده را بررسی می‌کنیم.

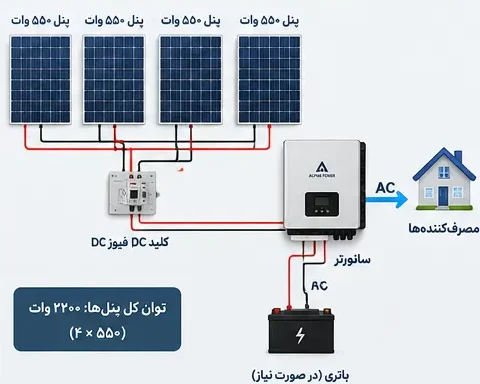

فرض کنید قصد داریم برای یک سیستم خورشیدی کوچک از تجهیزات زیر استفاده کنیم:

• تعداد پنل خورشیدی: ۴ عدد
• توان هر پنل: ۵۵۰ وات
• توان کل پنل‌ها: ۲۲۰۰ وات
• سانورتر انتخابی: دستگاهی با توان و ورودی خورشیدی سازگار با آرایه پنل‌ها

در این مثال، توان کل پنل‌ها از محاسبه زیر به دست می‌آید:

توان کل پنل‌ها = تعداد پنل‌ها × توان هر پنل

۲۲۰۰ وات = ۴ × ۵۵۰ وات

بنابراین، توان نامی آرایه خورشیدی برابر با ۲۲۰۰ وات یا ۲٫۲ کیلووات خواهد بود.

اما آیا می‌توان این چهار پنل را بدون بررسی بیشتر به هر سانورتری متصل کرد؟ خیر. زیرا توان کل، تنها یکی از معیارهای انتخاب است.

برای نمونه، فرض کنید مشخصات فرضی هر پنل به این صورت باشد:

• ولتاژ مدار باز: ۴۹ ولت
• ولتاژ در نقطه بیشینه توان: ۴۱ ولت
• جریان در نقطه بیشینه توان: حدود ۱۳٫۴ آمپر

اگر چهار پنل به‌صورت سری متصل شوند، مقادیر تقریبی زیر به دست می‌آیند:

ولتاژ مدار باز رشته در شرایط مرجع:

۴۹ × ۴ = ۱۹۶ ولت

ولتاژ کاری رشته در شرایط مرجع:

۴۱ × ۴ = ۱۶۴ ولت

جریان کاری رشته:

حدود ۱۳٫۴ آمپر

این اعداد صرفاً برای آموزش محاسبه هستند و باید با مشخصات واقعی پنل جایگزین شوند. علاوه بر این، ولتاژ مدار باز در دمای پایین ممکن است افزایش پیدا کند؛ بنابراین، محاسبه ولتاژ در کمترین دمای طراحی نیز ضروری است.

در ادامه، باید بررسی کنیم که آیا محدوده MPPT سانورتر، حداکثر ولتاژ ورودی و جریان مجاز آن با این رشته سازگار هستند یا خیر. اگر تمام شرایط تأیید شوند، متخصص می‌تواند آرایش نهایی را بر اساس طراحی سیستم اجرا کند.

نتیجه مثال: برای انتخاب سانورتر مناسب، تنها توجه به توان ۲۲۰۰ واتی پنل‌ها کافی نیست؛ بلکه ولتاژ، جریان، دمای محیط و مشخصات ورودی دستگاه نیز باید بررسی شوند.

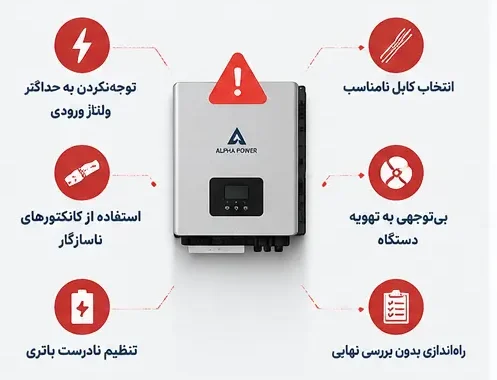

اشتباهات رایج هنگام نصب سانورتر خورشیدی⚠

هنگام نصب سانورتر، برخی اشتباهات می‌توانند عملکرد سیستم را کاهش دهند یا به تجهیزات آسیب برسانند. به همین دلیل، بهتر است پیش از راه‌اندازی نهایی، موارد زیر بررسی شوند.

۱. توجه‌نکردن به حداکثر ولتاژ ورودی

یکی از اشتباهات مهم، اتصال تعداد زیادی پنل به‌صورت سری بدون محاسبه ولتاژ مدار باز در دمای پایین است. این کار ممکن است ولتاژ ورودی را از حد مجاز سانورتر بیشتر کند.

۲. انتخاب کابل نامناسب

اگر سطح مقطع کابل متناسب با جریان و طول مسیر نباشد، افت ولتاژ و گرم‌شدن کابل افزایش پیدا می‌کند. بنابراین، کابل باید بر اساس محاسبات فنی و شرایط واقعی نصب انتخاب شود.

۳. استفاده از کانکتورهای ناسازگار

ظاهر مشابه کانکتورها به معنی سازگاری آن‌ها نیست. به همین دلیل، باید نوع اتصال‌دهنده‌ها و تأییدیه سازنده بررسی شود.

۴. بی‌توجهی به تهویه دستگاه

سانورتر هنگام کار گرما تولید می‌کند. در نتیجه، نصب آن در فضای نامناسب یا بدون فاصله تهویه موردنیاز می‌تواند باعث کاهش عملکرد یا فعال‌شدن حفاظت حرارتی شود.

۵. تنظیم نادرست باتری

در مدل‌های دارای باتری، نوع باتری، ولتاژ نامی، محدوده شارژ و تنظیمات حفاظتی باید با مشخصات باتری و دستورالعمل سازنده هماهنگ باشند. در غیر این صورت، عمر باتری یا عملکرد سیستم ممکن است تحت تأثیر قرار گیرد.

۶. راه‌اندازی بدون بررسی نهایی

حتی اگر دستگاه روشن شود، این موضوع به‌تنهایی نشان نمی‌دهد که همه اتصالات صحیح هستند. بنابراین، بررسی نهایی و ثبت مقادیر اولیه عملکرد باید بخشی از فرایند راه‌اندازی باشد.



نکات مهم برای افزایش راندمان سیستم خورشیدی⚠

پس از نصب صحیح سانورتر، رعایت چند نکته به عملکرد بهتر سیستم کمک می‌کند.

• پنل‌ها را در محلی نصب کنید که سایه‌اندازی تا حد امکان کم باشد.
• زاویه و جهت پنل‌ها را متناسب با موقعیت جغرافیایی و شرایط محل انتخاب کنید.
• وضعیت کابل‌ها، کانکتورها و تجهیزات حفاظتی را به‌صورت دوره‌ای بررسی کنید.
• از سازگاری توان و مشخصات پنل‌ها با ورودی سانورتر اطمینان حاصل کنید.
• در صورت وجود نرم‌افزار پایش، اطلاعات تولید انرژی و کدهای خطا را بررسی کنید.
• سرویس و نگهداری را مطابق دستورالعمل سازنده انجام دهید.

به‌علاوه، اگر سیستم به‌تازگی نصب شده است، ثبت اطلاعات اولیه مانند توان تولیدی، ولتاژ ورودی و وضعیت عملکرد دستگاه می‌تواند در شناسایی مشکلات احتمالی آینده مفید باشد.

سؤالات متداول درباره روش نصب سانورتر به پنل خورشیدی🤔

آیا می‌توان پنل خورشیدی را مستقیماً به سانورتر متصل کرد؟

اگر سانورتر دارای ورودی خورشیدی مناسب باشد، پنل‌ها می‌توانند طبق طراحی سیستم به آن متصل شوند. بااین‌حال، سازگاری ولتاژ، جریان، قطبیت و تجهیزات حفاظتی باید پیش از اتصال بررسی شود. همچنین، برخی دستگاه‌ها به تجهیزات یا آرایش متفاوتی نیاز دارند.

برای نصب سانورتر به چند پنل خورشیدی نیاز داریم؟

تعداد پنل‌ها به توان موردنیاز، توان هر پنل، مشخصات ورودی سانورتر و شرایط طراحی بستگی دارد. بنابراین، نمی‌توان برای تمام سانورها یک تعداد ثابت تعیین کرد.

آیا سانورتر بدون باتری کار می‌کند؟

بعضی از مدل‌ها قابلیت کار بدون باتری را دارند؛ اما برخی دیگر به باتری نیاز دارند یا در حالت بدون باتری محدودیت عملکرد دارند. در نتیجه، باید مشخصات مدل دستگاه را بررسی کنید.

آیا نصب سانورتر خورشیدی به تخصص نیاز دارد؟

بله. طراحی و اتصال مدارهای خورشیدی با برق DC و در برخی سیستم‌ها با برق شبکه و باتری سروکار دارد. به همین دلیل، نصب، آزمایش و راه‌اندازی باید توسط متخصص واجد صلاحیت و با رعایت مقررات ایمنی انجام شود.

چگونه بفهمیم سانورتر به‌درستی کار می‌کند؟

بررسی وضعیت دستگاه، نبود کد خطای فعال، مشاهده مقادیر ورودی در محدوده مجاز و تأیید عملکرد تجهیزات حفاظتی از مراحل کنترل هستند. بااین‌حال، روشن‌شدن دستگاه به‌تنهایی برای تأیید ایمنی و صحت تمام اتصالات کافی نیست.

جمع‌بندی☀

روش نصب سانورتر به پنل خورشیدی شامل بررسی محل نصب، مطالعه مشخصات فنی پنل‌ها، تطبیق ورودی سانورتر، انتخاب آرایش مناسب پنل‌ها، بررسی کابل‌ها و تجهیزات حفاظتی و در نهایت راه‌اندازی و آزمایش سیستم است.

همان‌طور که در مثال عملی مشاهده کردیم، حتی اگر توان کل پنل‌ها مشخص باشد، باز هم باید ولتاژ، جریان و محدوده MPPT دستگاه بررسی شود. علاوه بر این، انتخاب کابل مناسب، رعایت تهویه و استفاده از تجهیزات حفاظتی استاندارد در عملکرد مطمئن سیستم نقش مهمی دارند.

بنابراین، برای دستیابی به یک سیستم خورشیدی ایمن و کارآمد، بهتر است انتخاب تجهیزات و اجرای اتصالات بر اساس محاسبات فنی و دستورالعمل سازنده انجام شود.

در آلفا پاور، آشنایی با مشخصات فنی تجهیزات و انتخاب درست آن‌ها می‌تواند به شما کمک کند تا برای راه‌اندازی سیستم خورشیدی خود تصمیم آگاهانه‌تری بگیرید.
