معرفی فیوز DC 30 آمپر سانتری؛ بررسی مشخصات و کاربرد فیوز SUNTREE

در سیستم‌های برق DC، حفاظت مدار اهمیت بسیار زیادی دارد؛ زیرا در صورت ایجاد اضافه‌جریان یا اتصال کوتاه، تجهیزات و کابل‌ها ممکن است آسیب ببینند. به همین دلیل، استفاده از تجهیزات حفاظتی مناسب، علاوه بر افزایش ایمنی، می‌تواند از خسارت به سایر اجزای سیستم نیز جلوگیری کند.

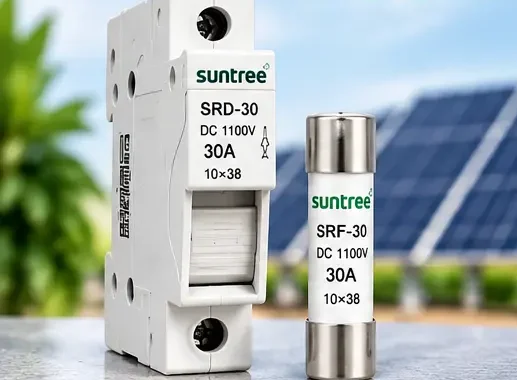

یکی از تجهیزات پرکاربرد در این زمینه، فیوز DC 30 آمپر سانتری است. این محصول از برند SUNTREE بوده و در سری SRD-30 قرار می‌گیرد. فیوز و پایه فیوز این سری برای استفاده در مدارهای DC، به‌خصوص سیستم‌های خورشیدی و فتوولتائیک، طراحی شده‌اند.

در ادامه، مشخصات فنی، کاربردها، مزایا و نکات مهم مربوط به فیوز DC سانتری 30 آمپر را بررسی می‌کنیم تا انتخاب این محصول برای پروژه‌های مختلف ساده‌تر شود.

فیوز DC 30 آمپر سانتری چیست؟

فیوز DC 30 آمپر سانتری یک تجهیز حفاظتی برای مدارهای جریان مستقیم است که در زمان بروز جریان غیرمجاز، از مدار محافظت می‌کند. به عبارت ساده‌تر، فیوز در مسیر مدار قرار می‌گیرد و زمانی که جریان از محدوده مجاز عبور کند، بخش فیوزی آن عمل کرده و مدار را از مسیر جریان جدا می‌کند.

مدل SRD-30 برند SUNTREE برای کاربردهای DC و سیستم‌های فتوولتائیک طراحی شده است. طبق اطلاعات فنی سازنده، این سری از فیوزها با جریان‌های مختلف از 1 تا 30 آمپر عرضه می‌شود و نسخه 30 آمپر آن برای مدارهایی با شرایط طراحی مناسب، قابل استفاده است.

بنابراین، هنگام انتخاب فیوز 30 آمپر DC نباید فقط به عدد 30 آمپر توجه کرد؛ بلکه ولتاژ سیستم، نوع کاربرد، جریان کاری، ظرفیت قطع و شرایط نصب نیز باید بررسی شود.

کاربرد فیوز DC سانتری 30 آمپر چیست؟

فیوز DC سانتری در پروژه‌های مختلفی قابل استفاده است؛ با این حال، یکی از کاربردهای مهم آن در سیستم‌های خورشیدی و فتوولتائیک است.

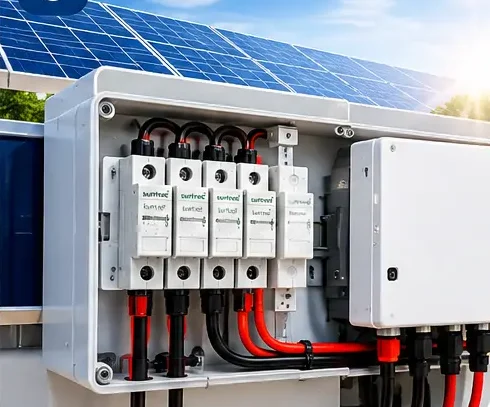

در یک سیستم خورشیدی، پنل‌ها جریان DC تولید می‌کنند. سپس این جریان از مسیرهای مختلف عبور کرده و در نهایت به تجهیزات بعدی مانند تابلو DC یا اینورتر می‌رسد. در چنین سیستمی، وجود حفاظت مناسب در مسیر DC اهمیت زیادی دارد.

به همین دلیل، فیوز DC می‌تواند در بخش‌هایی مانند موارد زیر مورد استفاده قرار گیرد:

• سیستم‌های برق خورشیدی
• تابلوهای DC
• تابلوهای کامباینر خورشیدی
• مدارهای فتوولتائیک
• برخی تجهیزات و مدارهای صنعتی DC
• مدارهای جریان مستقیم با نیاز به حفاظت در برابر اضافه‌جریان و اتصال کوتاه

البته انتخاب نهایی فیوز باید بر اساس طراحی واقعی مدار و مشخصات تجهیزات انجام شود.

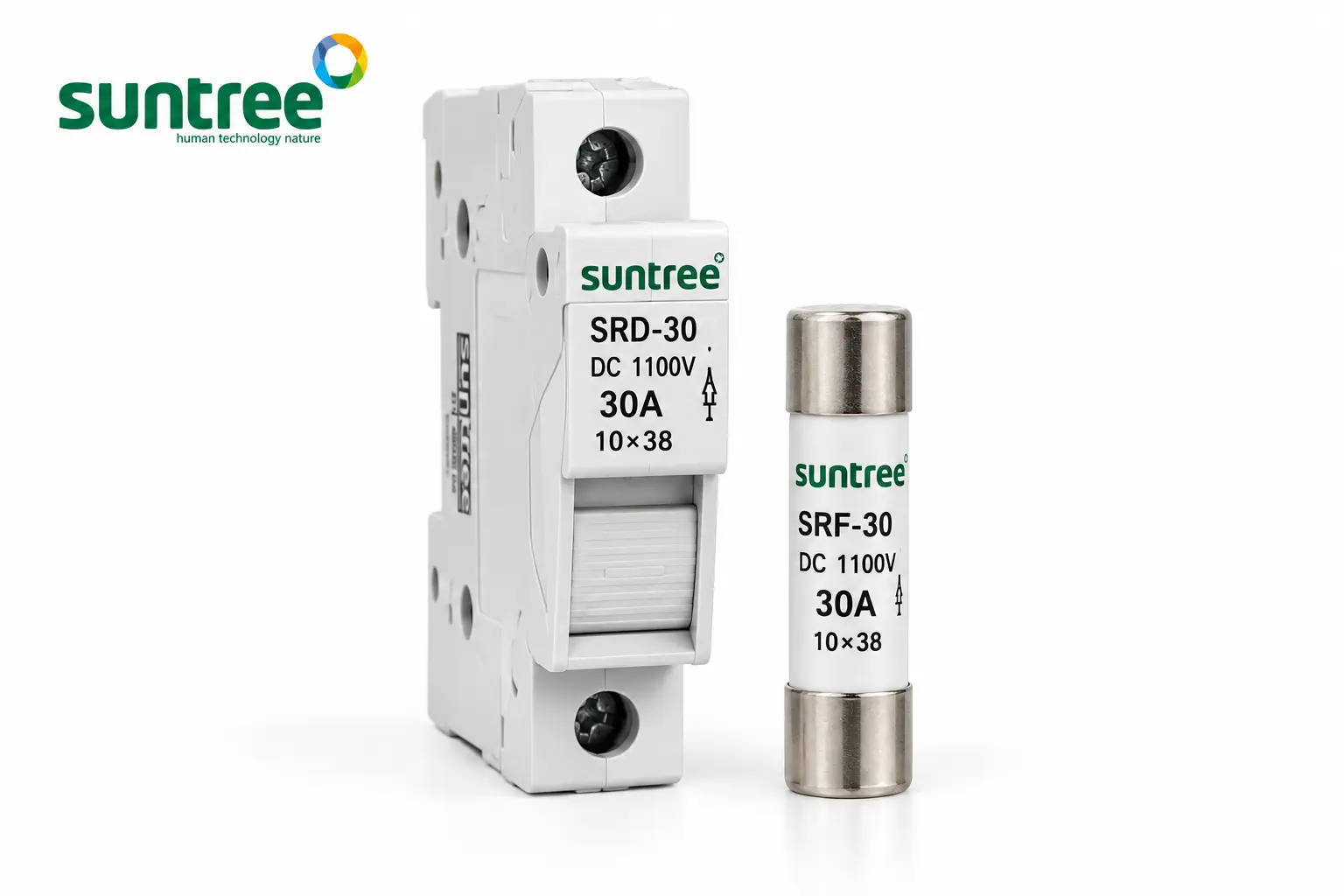

مشخصات فنی فیوز SUNTREE SRD-30

یکی از مهم‌ترین نکات هنگام خرید فیوز DC 30 آمپر سانتری، بررسی مشخصات فنی آن است.

بر اساس اطلاعات فنی منتشرشده برای سری SRD-30، مهم‌ترین مشخصات این محصول عبارت‌اند از:

مشخصه	مقدار
برند	SUNTREE
مدل	SRD-30
نوع کاربرد	DC / فتوولتائیک
ولتاژ کاری	تا 1100V DC
ولتاژ عایقی	1200V
جریان فیوز	تا 30A
تعداد پل	1P
ابعاد فیوز	10×38 میلی‌متر
ظرفیت قطع اعلام‌شده	30kA
درجه حفاظت پایه	IP20
استانداردهای اعلام‌شده	IEC/EN 60947-1 و IEC/EN 60947-3

مشخصات بالا مربوط به سری SRD-30 است و هنگام خرید باید مشخصات دقیق نسخه و فیوز موردنظر با کاتالوگ سازنده تطبیق داده شود.

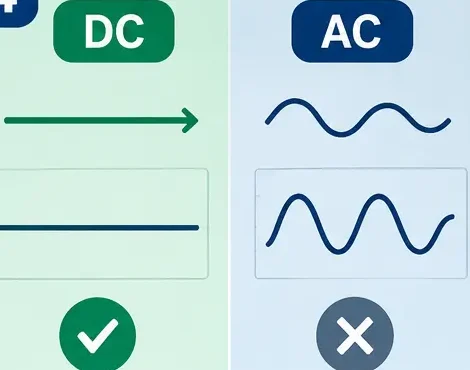

تفاوت فیوز DC با فیوز AC چیست؟

اگرچه هر دو فیوز برای حفاظت در برابر اضافه‌جریان استفاده می‌شوند، اما شرایط قطع جریان DC و AC یکسان نیست.

در جریان متناوب، جریان به‌صورت دوره‌ای از صفر عبور می‌کند. در مقابل، جریان مستقیم چنین عبور دوره‌ای از صفر ندارد. بنابراین، هنگام قطع مدار DC، طراحی تجهیز حفاظتی باید متناسب با ماهیت جریان مستقیم باشد.

به همین دلیل، فیوز DC باید دارای مشخصات مناسب برای ولتاژ و جریان مستقیم باشد. بنابراین نمی‌توان صرفاً بر اساس آمپراژ، هر فیوز AC را جایگزین فیوز DC کرد.

در نتیجه، اگر مدار شما DC است، باید هنگام انتخاب فیوز، علاوه بر جریان نامی، حتماً ولتاژ DC قابل پشتیبانی و ظرفیت قطع آن را نیز بررسی کنید.

فیوز 30 آمپر DC چگونه از مدار محافظت می‌کند؟

عملکرد فیوز نسبتاً ساده است. جریان مدار از مسیر فیوز عبور می‌کند و اگر شرایط جریان از محدوده طراحی فیوز فراتر رود، بخش فیوزی آن عمل می‌کند و مسیر جریان را قطع می‌کند.

در نتیجه، انرژی خطا نمی‌تواند برای مدت نامحدود در مدار باقی بماند.

برای مثال، فرض کنید یک بخش از سیستم دارای مدار DC است و جریان کاری آن در محدوده‌ای قرار دارد که استفاده از فیوز 30 آمپر طبق طراحی سیستم مناسب تشخیص داده شده است. اگر در اثر یک خطا جریان غیرمجاز ایجاد شود، فیوز می‌تواند با قطع مدار، از ادامه عبور جریان خطا جلوگیری کند.

البته این مثال فقط برای توضیح عملکرد فیوز است و انتخاب فیوز 30 آمپر باید بر اساس محاسبات و مشخصات واقعی مدار انجام شود.

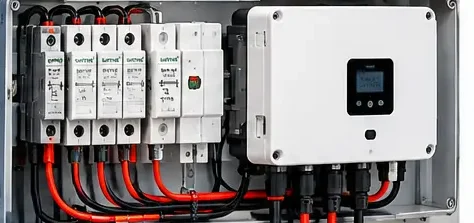

مثال عملی استفاده از فیوز DC 30 آمپر سانتری

فرض کنید یک تابلو DC برای یک سیستم خورشیدی طراحی شده است و مهندس پروژه، پس از بررسی جریان کاری، کابل‌ها، ولتاژ سیستم و الزامات حفاظتی، فیوز 30 آمپر را برای یک مسیر مشخص انتخاب کرده است.

در این حالت، فیوز در مسیر حفاظتی مدار قرار می‌گیرد. در شرایط عادی، جریان از فیوز عبور می‌کند و مدار به فعالیت خود ادامه می‌دهد.

اما اگر در اثر یک خطا جریان غیرمجاز در مدار ایجاد شود، فیوز برای قطع مسیر جریان وارد عمل می‌شود.

در نتیجه، فیوز مانند یک لایه حفاظتی در مدار عمل می‌کند و کمک می‌کند خطای ایجادشده به بخش‌های دیگر سیستم منتقل نشود.

نکته مهم این است که 30 آمپر بودن فیوز به‌تنهایی به معنی مناسب بودن آن برای هر مدار 30 آمپری نیست. برای انتخاب صحیح باید شرایط واقعی مدار، ولتاژ DC، جریان کاری، مشخصات کابل و الزامات حفاظتی بررسی شود.

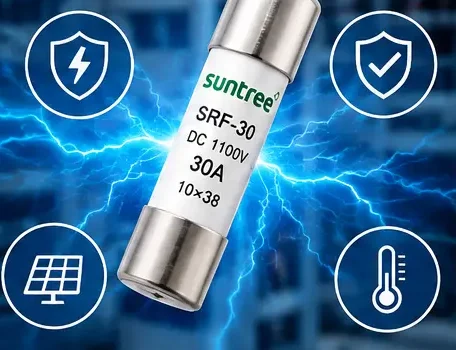

مزایای فیوز DC 30 آمپر SUNTREE

فیوز و پایه فیوز سری SRD–30 برای کاربردهای DC و فتوولتائیک طراحی شده‌اند و به همین دلیل در پروژه‌های خورشیدی مورد استفاده قرار می‌گیرند.

برخی از ویژگی‌های مهم این سری عبارت‌اند از:

مناسب برای سیستم‌های DC

این محصول برای مدارهای جریان مستقیم طراحی شده است؛ بنابراین می‌تواند در پروژه‌هایی که نیاز به حفاظت DC دارند مورد استفاده قرار گیرد.

پشتیبانی از ولتاژ DC بالا

طبق اطلاعات سازنده، SRD-30 برای ولتاژ کاری تا 1100 ولت DC طراحی شده است. بنابراین، مشخصات ولتاژی آن باید با ولتاژ واقعی سیستم تطبیق داده شود.

ابعاد استاندارد فیوز

فیوز مورد استفاده در این سری دارای ابعاد 10×38 میلی‌متر است. این موضوع باعث می‌شود انتخاب فیوز جایگزین و هماهنگی آن با پایه مربوطه ساده‌تر باشد.

امکان انتخاب جریان‌های مختلف

سری SRD-30 با جریان‌های مختلف عرضه می‌شود و در این سری، جریان فیوز می‌تواند تا 30 آمپر باشد. بنابراین، بسته به طراحی مدار می‌توان جریان مناسب را انتخاب کرد.

کاربرد در سیستم‌های خورشیدی

یکی از کاربردهای اصلی این سری، سیستم‌های PV یا همان سیستم‌های فتوولتائیک است. به همین دلیل، این محصول می‌تواند در تابلوهای حفاظتی سیستم‌های خورشیدی مورد توجه قرار گیرد.

هنگام انتخاب فیوز DC 30 آمپر به چه نکاتی توجه کنیم؟

انتخاب فیوز فقط بر اساس عبارت «30 آمپر» کار درستی نیست. در واقع، چند پارامتر مهم باید هم‌زمان بررسی شوند.

1. ولتاژ مدار را بررسی کنید

ابتدا باید مشخص شود مدار با چه ولتاژ DC کار می‌کند. سپس باید فیوزی انتخاب شود که ولتاژ نامی آن برای مدار مناسب باشد.

2. جریان کاری مدار را محاسبه کنید

جریان مصرفی یا تولیدی مدار باید مشخص باشد. سپس جریان نامی فیوز با توجه به طراحی حفاظتی تعیین شود.

3. ظرفیت قطع را در نظر بگیرید

در صورت ایجاد اتصال کوتاه، جریان خطا می‌تواند زیاد باشد. بنابراین ظرفیت قطع فیوز باید با سطح خطای احتمالی سیستم سازگار باشد.

4. کابل را فراموش نکنید

فیوز باید با کابل و سایر تجهیزات مدار هماهنگ باشد. انتخاب نامناسب فیوز می‌تواند باعث شود حفاظت مورد انتظار از کابل یا تجهیزات به‌درستی انجام نشود.

5. شرایط محیطی را بررسی کنید

دما، نحوه نصب و شرایط تابلو می‌تواند روی عملکرد تجهیزات حفاظتی تأثیر بگذارد. بنابراین، مشخصات فنی محصول و شرایط نصب واقعی باید در کنار یکدیگر بررسی شوند.

آیا فیوز 30 آمپر برای سیستم خورشیدی مناسب است؟

پاسخ این سؤال برای همه سیستم‌ها یکسان نیست.

ممکن است یک سیستم به فیوز 30 آمپر نیاز داشته باشد، در حالی که سیستم دیگری با شرایط مشابه ظاهری، به فیوز با جریان نامی متفاوت نیاز داشته باشد.

به همین دلیل، انتخاب فیوز DC 30 آمپر سانتری باید بر اساس جریان مدار، مشخصات پنل‌ها، تعداد رشته‌ها، ولتاژ سیستم، کابل‌کشی و الزامات حفاظتی انجام شود.

در سیستم‌های خورشیدی، همچنین باید مشخصات فیوز با تجهیزات دیگر مانند اینورتر، تابلو DC و سایر تجهیزات حفاظتی هماهنگ باشد.

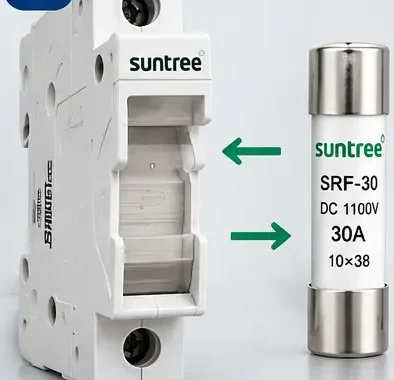

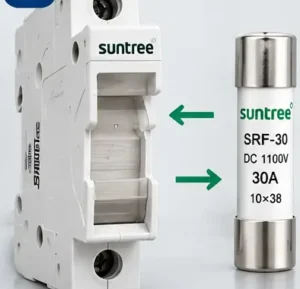

تفاوت پایه فیوز و خود فیوز چیست؟

یکی از نکات مهم در هنگام خرید، تفاوت میان پایه فیوز و المان فیوز است.

پایه فیوز یا Fuse Holder محل قرارگیری فیوز است. در مقابل، المان فیوز همان بخش مصرف‌شونده‌ای است که در هنگام وقوع خطا عمل می‌کند.

در سری SUNTREE، مدل SRD-30 به پایه فیوز مربوط است و فیوزهای مخصوص این سری نیز در قالب SRF-30 ارائه می‌شوند. منابع فنی SUNTREE، فیوز 10×38 میلی‌متر 30 آمپر را برای این سری معرفی کرده‌اند.

بنابراین، هنگام سفارش محصول بهتر است مشخص کنید که به پایه فیوز SRD-30، فیوز 30 آمپر، یا مجموعه کامل نیاز دارید.

چرا استفاده از فیوز مناسب در مدار DC اهمیت دارد؟

مدارهای DC، مخصوصاً در سیستم‌های خورشیدی، می‌توانند انرژی قابل توجهی داشته باشند. بنابراین، حفاظت صحیح مدار اهمیت زیادی دارد.

استفاده از فیوز مناسب باعث می‌شود در صورت وقوع خطا، یک مسیر حفاظتی مشخص در مدار وجود داشته باشد. علاوه بر این، استفاده از تجهیزات استاندارد و هماهنگ می‌تواند فرایند طراحی و نگهداری سیستم را نیز ساده‌تر کند.

در نتیجه، هنگام خرید فیوز DC نباید فقط قیمت را معیار قرار داد؛ بلکه مشخصات فنی، ولتاژ نامی، جریان نامی، ظرفیت قطع و سازگاری محصول با مدار نیز باید بررسی شود.

جمع‌بندی؛ فیوز DC 30 آمپر سانتری برای چه کاربردی مناسب است؟

فیوز DC 30 آمپر سانتری SUNTREE از محصولات حفاظتی مناسب برای مدارهای DC و به‌خصوص کاربردهای فتوولتائیک است. سری SRD-30 برای استفاده با فیوزهای 10×38 میلی‌متر طراحی شده و طبق اطلاعات سازنده، ولتاژ کاری آن تا 1100V DC و ظرفیت قطع اعلام‌شده آن 30kA است.

با این حال، نکته مهم این است که انتخاب فیوز باید بر اساس شرایط واقعی مدار انجام شود. بنابراین، اگر به دنبال خرید فیوز DC سانتری 30 آمپر هستید، بهتر است پیش از خرید، ولتاژ سیستم، جریان کاری، مشخصات کابل، ظرفیت اتصال کوتاه و نوع کاربرد را بررسی کنید.

به این ترتیب، می‌توان محصولی را انتخاب کرد که از نظر فنی با سیستم موردنظر هماهنگ باشد و حفاظت مناسبی برای مدار فراهم کند.

سوالات متداول درباره فیوز DC 30 آمپر سانتری

فیوز DC 30 آمپر سانتری چیست؟
این محصول یک فیوز حفاظتی برای مدارهای جریان مستقیم است که در سری SRD-30 برند SUNTREE قرار می‌گیرد و در کاربردهایی مانند سیستم‌های فتوولتائیک استفاده می‌شود.

فیوز SUNTREE SRD-30 تا چه ولتاژی را پشتیبانی می‌کند؟
طبق مشخصات فنی منتشرشده توسط سازنده، ولتاژ کاری این سری تا 1100V DC اعلام شده است.

فیوز DC سانتری 30 آمپر چه ابعادی دارد؟
فیوز مورد استفاده در این سری دارای ابعاد 10×38 میلی‌متر است.

آیا هر مدار 30 آمپری به فیوز 30 آمپر نیاز دارد؟
خیر. جریان نامی فیوز باید بر اساس طراحی مدار، شرایط کاری، کابل‌ها، ولتاژ و الزامات حفاظتی انتخاب شود.

فیوز SRD-30 در چه سیستم‌هایی استفاده می‌شود؟
این سری عمدتاً برای مدارهای DC و کاربردهای فتوولتائیک طراحی شده است و می‌تواند در تابلوهای حفاظتی سیستم‌های خورشیدی مورد استفاده قرار گیرد.
