روش وصل کردن چند سانورتر به یکدیگر؛ راهنمای اتصال موازی اینورترها

اتصال چند سانورتر به یکدیگر یکی از روش‌های افزایش ظرفیت سیستم‌های برق خورشیدی و تأمین انرژی مورد نیاز مصرف‌کننده‌های بیشتر است. بااین‌حال، برای اینکه چند اینورتر بتوانند به‌صورت هماهنگ کار کنند، باید روش اتصال، سازگاری دستگاه‌ها و تنظیمات فنی آن‌ها به‌درستی بررسی شود. در غیر این صورت، ممکن است سیستم به‌درستی کار نکند یا تجهیزات آسیب ببینند.

در این مقاله از آلفا پاور، روش وصل کردن چند سانورتر به یکدیگر را به زبان ساده بررسی می‌کنیم. همچنین، با انواع روش‌های اتصال، مراحل کلی موازی کردن اینورترها، نکات مهم ایمنی و یک مثال عملی آشنا می‌شوید. بنابراین، اگر قصد دارید ظرفیت سیستم خورشیدی خود را افزایش دهید، این راهنما به شما کمک می‌کند تا با اصول اصلی این کار آشنا شوید.

سانورتر چیست و چرا چند سانورتر را به هم وصل می‌کنند؟

سانورتر یا اینورتر خورشیدی دستگاهی است که برق تولیدشده توسط پنل‌های خورشیدی را به برق قابل استفاده برای تجهیزات الکتریکی تبدیل می‌کند. علاوه بر این، بعضی از مدل‌های هیبریدی می‌توانند مدیریت شارژ و دشارژ باتری و تبادل انرژی با شبکه برق را نیز انجام دهند.

گاهی اوقات، توان یک سانورتر برای تأمین برق مورد نیاز یک ساختمان، کارگاه یا مجموعه صنعتی کافی نیست. در چنین شرایطی، استفاده از چند اینورتر سازگار می‌تواند راهکار مناسبی باشد.

مهم‌ترین دلایل اتصال چند سانورتر عبارت‌اند از:

• افزایش توان خروجی: با استفاده از چند دستگاه سازگار، می‌توان ظرفیت تأمین برق را افزایش داد.
• گسترش سیستم خورشیدی: در بعضی پروژه‌ها، اضافه کردن اینورتر جدید امکان توسعه سیستم موجود را فراهم می‌کند.
• تأمین برق مصرف‌کننده‌های بیشتر: با افزایش ظرفیت مناسب، می‌توان بارهای الکتریکی بیشتری را تحت پوشش قرار داد.
• مدیریت بهتر انرژی: در سیستم‌هایی که از این قابلیت پشتیبانی می‌کنند، چند اینورتر می‌توانند به‌صورت هماهنگ فعالیت کنند.

البته باید توجه داشت که اتصال چند سانورتر همیشه به معنی افزایش مستقیم توان خروجی نیست؛ زیرا این موضوع به مدل دستگاه‌ها، نوع سیستم و پشتیبانی سازنده از قابلیت موازی‌سازی بستگی دارد.

روش وصل کردن چند سانورتر به یکدیگر چیست؟

رایج‌ترین روش اتصال چند سانورتر برای افزایش توان، اتصال موازی اینورترها (Parallel Connection) است. در این روش، دستگاه‌های سازگار با کمک اتصالات قدرت و ارتباطی مناسب با یکدیگر هماهنگ می‌شوند تا مطابق طراحی سیستم، برق مورد نیاز بار را تأمین کنند.

بااین‌حال، اتصال موازی اینورترها با موازی کردن پنل‌های خورشیدی تفاوت دارد. در اتصال پنل‌ها، آرایش رشته‌ها و مشخصات الکتریکی پنل‌ها اهمیت دارد؛ اما در اتصال موازی اینورترها، علاوه بر سیم‌کشی، هماهنگی خروجی‌ها و تنظیمات ارتباطی نیز ضروری است.

به‌طور کلی، برای اتصال چند سانورتر باید موارد زیر بررسی شوند:

1. قابلیت موازی‌سازی در مشخصات فنی دستگاه‌ها.
2. سازگاری مدل‌ها و توان نامی اینورترها.
3. روش ارتباط بین دستگاه‌ها و تنظیمات Master و Slave، در صورت نیاز.
4. نحوه اتصال ورودی‌های پنل خورشیدی و باتری.
5. طراحی صحیح خروجی AC و تجهیزات حفاظتی.

بنابراین، پیش از هر اقدامی باید دفترچه راهنمای همان مدل اینورتر بررسی شود؛ زیرا روش اتصال و تعداد دستگاه‌های قابل پشتیبانی در مدل‌های مختلف یکسان نیست.

🤔پیش از اتصال چند سانورتر چه نکاتی را باید بررسی کرد؟

قبل از اینکه چند اینورتر را به یکدیگر متصل کنید، لازم است شرایط فنی سیستم را بررسی کنید. رعایت این موارد هم به عملکرد بهتر سیستم کمک می‌کند و هم احتمال بروز خطا را کاهش می‌دهد.

۱. قابلیت موازی‌سازی اینورترها

در قدم اول، بررسی کنید که دستگاه موردنظر از قابلیت Parallel پشتیبانی می‌کند یا خیر. بعضی از اینورترها برای کار مستقل طراحی شده‌اند و امکان اتصال موازی آن‌ها وجود ندارد.

بنابراین، صرفاً یکسان بودن توان دو دستگاه به معنی امکان اتصال آن‌ها به یکدیگر نیست.

۲. یکسان بودن مدل و مشخصات فنی

در بسیاری از سیستم‌ها، سازنده استفاده از اینورترهای هم‌مدل یا دارای مشخصات یکسان را الزامی می‌داند. همچنین، ممکن است نسخه نرم‌افزار داخلی دستگاه‌ها، ولتاژ باتری و تنظیمات کاری نیز باید با یکدیگر سازگار باشند.

به همین دلیل، پیش از انتخاب دستگاه دوم، شرایط اعلام‌شده توسط سازنده را بررسی کنید.

۳. بررسی ظرفیت باتری و پنل‌های خورشیدی

اگر از سانورتر هیبریدی استفاده می‌کنید، باید سازگاری باتری‌ها، سیستم مدیریت باتری یا BMS و ظرفیت جریان موردنیاز را در نظر بگیرید. علاوه بر این، توان و ولتاژ رشته‌های پنل خورشیدی باید در محدوده مجاز ورودی هر اینورتر قرار داشته باشد.

در نتیجه، افزایش تعداد اینورترها به‌تنهایی ظرفیت باتری یا توان تولید پنل‌ها را افزایش نمی‌دهد.

۴. بررسی تجهیزات حفاظتی و سیم‌کشی

نوع کابل، سطح مقطع سیم‌ها، فیوزها، کلیدهای حفاظتی، اتصال زمین و تجهیزات توزیع برق باید متناسب با طراحی سیستم انتخاب شوند. همچنین، نحوه اتصال نول، ارت و خروجی پشتیبان باید مطابق دستورالعمل سازنده باشد.

نکته ایمنی: اتصال موازی خروجی‌های برق بدون طراحی تأییدشده می‌تواند خطرناک باشد. بنابراین، نصب و راه‌اندازی باید توسط برق‌کار یا متخصص واجد صلاحیت انجام شود.

🔋مراحل کلی وصل کردن چند سانورتر به یکدیگر

روش دقیق اتصال به برند و مدل دستگاه بستگی دارد؛ بااین‌حال، مراحل کلی یک پروژه موازی‌سازی معمولاً به شکل زیر است.

مرحله اول: بررسی دفترچه راهنمای اینورتر

ابتدا مشخص کنید که چند دستگاه می‌توانند در یک سیستم موازی قرار بگیرند. سپس، نوع کابل ارتباطی، نحوه اتصال خروجی‌ها، محدودیت‌های باتری و تنظیمات لازم را از دفترچه راهنما استخراج کنید.

برای مثال، ممکن است یک مدل از دو دستگاه و مدل دیگری از چند دستگاه پشتیبانی کند. بنابراین، نمی‌توان یک تعداد ثابت را برای همه سانورترها در نظر گرفت.

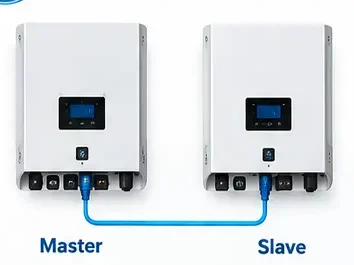

مرحله دوم: تعیین نقش دستگاه‌ها

در برخی سیستم‌ها، یکی از اینورترها به‌عنوان Master و دستگاه‌های دیگر به‌عنوان Slave تنظیم می‌شوند.

این تقسیم وظایف باعث می‌شود دستگاه‌ها طبق پروتکل تعریف‌شده با یکدیگر ارتباط برقرار کنند. البته، نحوه انتخاب دستگاه اصلی و تنظیم دستگاه‌های فرعی در مدل‌های مختلف متفاوت است.

مرحله سوم: بررسی ورودی‌های پنل و باتری

هر اینورتر باید مطابق طراحی سازنده به ورودی‌های مجاز پنل خورشیدی و باتری متصل شود. در بعضی مدل‌ها، هر دستگاه ورودی پنل مستقل دارد؛ درحالی‌که در بعضی سیستم‌ها، آرایش ورودی و باتری شرایط متفاوتی دارد.

به همین دلیل، نباید فرض کنید که ورودی یکسانی برای تمام مدل‌ها مناسب است.

مرحله چهارم: برقراری ارتباط بین اینورترها

در مدل‌هایی که از اتصال موازی پشتیبانی می‌کنند، معمولاً از درگاه ارتباطی اختصاصی و کابل تعیین‌شده توسط سازنده استفاده می‌شود. این ارتباط به هماهنگی عملکرد دستگاه‌ها کمک می‌کند.

بااین‌حال، هر کابل شبکه‌ای الزاماً کابل مناسب برای اتصال موازی نیست. در نتیجه، نوع کابل و درگاه مورد استفاده باید دقیقاً با دستورالعمل دستگاه مطابقت داشته باشد.

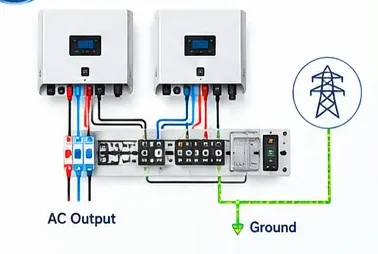

مرحله پنجم: بررسی خروجی برق و تجهیزات حفاظتی

در این مرحله، متخصص باید آرایش خروجی AC، تجهیزات حفاظتی و اتصال زمین را مطابق نقشه تأییدشده بررسی کند. همچنین، لازم است مشخص شود که خروجی عادی و خروجی پشتیبان دستگاه‌ها چه شرایطی برای اتصال مشترک دارند.

این دو خروجی همیشه قابل اتصال به یکدیگر نیستند؛ بنابراین، ترکیب آن‌ها بدون بررسی طراحی مجاز نیست.

مرحله ششم: تنظیمات نهایی و آزمایش سیستم

پس از تکمیل نصب، تنظیمات لازم باید طبق راهنمای سازنده انجام شود. سپس، عملکرد هر دستگاه، ارتباط بین اینورترها، وضعیت باتری و پیام‌های خطا بررسی می‌شوند.

در نهایت، متخصص باید عملکرد مجموعه را در شرایط کاری مناسب ارزیابی کند تا از هماهنگی دستگاه‌ها اطمینان حاصل شود.

🛠مثال عملی اتصال دو سانورتر به یکدیگر

برای درک بهتر موضوع، یک مثال فرضی را در نظر بگیرید.

فرض کنید یک ساختمان از یک سانورتر هیبریدی با توان نامی ۵ کیلووات استفاده می‌کند. با افزایش تعداد تجهیزات برقی، ظرفیت فعلی دیگر پاسخ‌گوی نیاز ساختمان نیست؛ بنابراین، مالک قصد دارد یک سانورتر دیگر به سیستم اضافه کند.

مشخصات فرضی پروژه به شرح زیر است:

• تعداد اینورترها: ۲ دستگاه
• توان نامی هر اینورتر: ۵ کیلووات
• مجموع توان نامی دستگاه‌ها: ۱۰ کیلووات
• نوع سیستم: هیبریدی
• هدف: افزایش ظرفیت تأمین برق ساختمان

در این مثال، اگر هر دو دستگاه طبق مستندات سازنده قابلیت اتصال موازی داشته باشند و تمام شرایط فنی رعایت شود، مجموع توان نامی اینورترها برابر با ۱۰ کیلووات خواهد بود.

محاسبه مجموع توان نامی:

۵ کیلووات + ۵ کیلووات = ۱۰ کیلووات

بااین‌حال، این عدد به معنی تضمین تأمین پیوسته ۱۰ کیلووات برق در تمام شرایط نیست. زیرا توان قابل استفاده به ظرفیت پنل‌ها، باتری، میزان تابش خورشید، محدودیت‌های خروجی و شرایط شبکه برق بستگی دارد.

برای مثال، اگر پنل‌های خورشیدی و باتری‌ها نتوانند انرژی موردنیاز را تأمین کنند، سیستم ممکن است در برخی شرایط به توان نامی کامل خود نرسد.

همچنین، اگر این دو دستگاه از قابلیت موازی‌سازی پشتیبانی نکنند، نمی‌توان صرفاً با اتصال خروجی‌های آن‌ها به یکدیگر به توان ۱۰ کیلووات دست یافت. در چنین شرایطی، باید از روش طراحی مورد تأیید سازنده استفاده شود.

این مثال نشان می‌دهد که پیش از خرید اینورتر دوم، بررسی سازگاری تجهیزات و محاسبه ظرفیت واقعی سیستم اهمیت زیادی دارد.

🛠تفاوت اتصال موازی و اتصال مستقل چند سانورتر

همه پروژه‌ها به اتصال موازی نیاز ندارند. گاهی اوقات، استفاده از چند اینورتر مستقل نیز می‌تواند راهکار مناسبی باشد.

در اتصال موازی، دستگاه‌ها با آرایش مشخص و طبق دستورالعمل سازنده هماهنگ می‌شوند تا در تأمین بار مشترک مشارکت کنند. در مقابل، در سیستم مستقل، هر اینورتر می‌تواند بخش مشخصی از مصرف‌کننده‌ها یا یک مدار جداگانه را تغذیه کند.

برای مثال، در یک ساختمان ممکن است یک اینورتر برای مدار روشنایی و دستگاه دیگری برای تجهیزات یک بخش جداگانه در نظر گرفته شود. البته، جداسازی مدارها باید از نظر طراحی الکتریکی، حفاظت و نحوه اتصال به شبکه به‌درستی انجام شود.

بنابراین، انتخاب بین اتصال موازی و استفاده مستقل از چند اینورتر به هدف پروژه، نوع بارها و شرایط فنی بستگی دارد.

⚠اشتباهات رایج هنگام اتصال چند سانورتر

برای جلوگیری از مشکلات فنی، بهتر است از اشتباهات رایج زیر دوری کنید.

اتصال اینورترهای ناسازگار

اولین اشتباه، اتصال دستگاه‌هایی است که سازنده برای کار موازی تأیید نکرده است. حتی اگر توان نامی آن‌ها برابر باشد، ممکن است از نظر پروتکل ارتباطی یا تنظیمات خروجی با یکدیگر سازگار نباشند.

نادیده گرفتن ظرفیت باتری

در سیستم‌های هیبریدی، باتری باید توان و جریان موردنیاز مجموعه را تأمین کند. بنابراین، افزایش ظرفیت اینورتر بدون بررسی توان باتری و محدودیت‌های BMS می‌تواند باعث کاهش عملکرد سیستم شود.

استفاده از کابل ارتباطی نامناسب

از آنجا که ارتباط بین اینورترها برای هماهنگی عملکرد آن‌ها اهمیت دارد، استفاده از کابل یا درگاه نامناسب می‌تواند باعث اختلال ارتباطی شود. در نتیجه، باید از تجهیزات مورد تأیید سازنده استفاده کنید.

بی‌توجهی به تجهیزات حفاظتی

انتخاب نادرست کابل‌ها، کلیدها و فیوزها ممکن است ایمنی سیستم را کاهش دهد. علاوه بر این، اتصال زمین و آرایش خروجی‌ها باید مطابق نقشه فنی اجرا شوند.

فرض کردن اینکه توان خروجی همیشه دو برابر می‌شود

هرچند مجموع توان نامی دو اینورتر ۵ کیلوواتی برابر با ۱۰ کیلووات است، توان واقعی قابل استفاده به شرایط سیستم بستگی دارد. به همین دلیل، ظرفیت پنل‌ها، باتری‌ها و سایر محدودیت‌ها باید در محاسبات لحاظ شوند.

آیا می‌توان سانورترهای دو برند مختلف را به یکدیگر وصل کرد؟

پاسخ به این سؤال به مدل دستگاه‌ها و دستورالعمل سازندگان بستگی دارد. در بسیاری از سیستم‌های موازی، استفاده از مدل‌های مشخص و سازگار ضروری است؛ بنابراین، متفاوت بودن برندها می‌تواند مانع اتصال موازی شود.

از طرف دیگر، ممکن است بتوان دو اینورتر مستقل را در یک پروژه به کار برد، بدون اینکه خروجی آن‌ها مستقیماً به یکدیگر متصل شود. البته، این موضوع نیز به طراحی صحیح مدارها و تجهیزات حفاظتی نیاز دارد.

در نتیجه، پیش از خرید دستگاه دوم، باید قابلیت موازی‌سازی، پروتکل ارتباطی و محدودیت‌های فنی هر دو دستگاه بررسی شود.

چگونه بفهمیم چند سانورتر برای پروژه ما مناسب است؟

برای انتخاب تعداد مناسب اینورترها، ابتدا توان مصرف‌کننده‌های موردنظر را مشخص کنید. سپس، توان هم‌زمان موردنیاز، جریان راه‌اندازی تجهیزات، ظرفیت پنل‌های خورشیدی و ظرفیت باتری را در نظر بگیرید.

برای مثال، اگر مجموع توان نامی تجهیزات مصرفی ۷ کیلووات باشد، لزوماً به دو اینورتر ۵ کیلوواتی نیاز ندارید؛ زیرا باید مشخص شود چه مقدار از مصرف‌کننده‌ها هم‌زمان روشن می‌شوند و آیا تجهیزات موتوری به جریان راه‌اندازی بیشترند یا ی نیاز دارخیر.

علاوه بر این، اگر هدف تأمین برق در زمان قطع شبکه باشد، باید ظرفیت خروجی پشتیبان و مدت‌زمان موردنیاز برای کار با باتری نیز محاسبه شود.

بنابراین، بهترین انتخاب زمانی انجام می‌شود که توان موردنیاز، شرایط بهره‌برداری و محدودیت‌های فنی سیستم به‌صورت یکجا بررسی شوند.

☀جمع‌بندی؛ بهترین روش وصل کردن چند سانورتر به یکدیگر

روش وصل کردن چند سانورتر به یکدیگر به نوع دستگاه، قابلیت موازی‌سازی و نیاز پروژه بستگی دارد. در بسیاری از سیستم‌ها، اتصال موازی راهکاری برای افزایش ظرفیت تأمین برق است؛ اما این روش تنها زمانی قابل استفاده خواهد بود که سازنده آن را برای مدل‌های موردنظر تأیید کرده باشد.

برای اجرای صحیح این کار، ابتدا سازگاری دستگاه‌ها را بررسی کنید. سپس، نوع ارتباط، ورودی‌های پنل و باتری، خروجی AC و تجهیزات حفاظتی را مطابق دستورالعمل سازنده طراحی کنید. در نهایت، راه‌اندازی و آزمایش سیستم را به متخصص واجد صلاحیت بسپارید.

اگر قصد دارید ظرفیت سیستم خورشیدی خود را افزایش دهید، انتخاب صحیح اینورتر و بررسی شرایط پروژه پیش از خرید، می‌تواند از هزینه‌های اضافی و مشکلات فنی جلوگیری کند. آلفا پاور می‌تواند در مسیر شناخت تجهیزات و انتخاب راهکار مناسب برای سیستم برق خورشیدی، همراه شما باشد.

🤔سؤالات متداول درباره اتصال چند سانورتر

۱. آیا می‌توان دو سانورتر ۵ کیلوواتی را به هم وصل کرد؟

بله، مشروط بر اینکه هر دو دستگاه از اتصال موازی پشتیبانی کنند و تمام الزامات فنی سازنده رعایت شود. در این صورت، مجموع توان نامی آن‌ها ۱۰ کیلووات خواهد بود.

۲. آیا برای اتصال چند سانورتر به کابل ارتباطی نیاز داریم؟

در بسیاری از سیستم‌های موازی، بله. نوع کابل، درگاه و روش اتصال به مدل دستگاه بستگی دارد؛ بنابراین، باید از راهنمای همان مدل پیروی کنید.

۳. حداکثر چند سانورتر را می‌توان به یکدیگر متصل کرد؟

تعداد مجاز به برند و مدل اینورتر بستگی دارد. بعضی دستگاه‌ها از تعداد محدودی اینورتر و برخی دیگر از تعداد بیشتری پشتیبانی می‌کنند؛ بنابراین، باید مشخصات فنی سازنده بررسی شود.

۴. آیا اتصال موازی دو سانورتر باعث افزایش تولید برق خورشیدی می‌شود؟

اتصال موازی می‌تواند ظرفیت تبدیل و تأمین توان را افزایش دهد؛ اما میزان انرژی تولیدی به ظرفیت پنل‌های خورشیدی، میزان تابش و شرایط کاری سیستم بستگی دارد.

۵. آیا می‌توان دو سانورتر با توان متفاوت را به هم وصل کرد؟

این کار فقط در صورتی مجاز است که سازنده، ترکیب موردنظر را صراحتاً پشتیبانی کند. در غیر این صورت، نباید دو دستگاه را مستقیماً به‌صورت موازی متصل کرد.

۶. آیا اتصال چند سانورتر بدون متخصص امکان‌پذیر است؟

از آنجا که این کار با برق DC و AC، تجهیزات حفاظتی و هماهنگی خروجی‌ها ارتباط دارد، طراحی، سیم‌کشی و راه‌اندازی باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود.
