روش وصل کردن چند باتری به یکدیگر؛ راهنمای اتصال باتری خورشیدی

مقدمه

اگر از سیستم برق خورشیدی استفاده می‌کنید، احتمالاً می‌دانید که باتری خورشیدی یکی از مهم‌ترین اجزای این سیستم است. زیرا انرژی تولیدشده توسط پنل‌های خورشیدی را ذخیره می‌کند تا در زمان نبود نور خورشید نیز بتوانید از برق استفاده کنید. بااین‌حال، گاهی ظرفیت یک باتری برای تأمین برق موردنیاز کافی نیست. در چنین شرایطی، می‌توان با طراحی یک بانک باتری مناسب، ظرفیت ذخیره‌سازی انرژی یا ولتاژ موردنیاز سیستم را تأمین کرد.

اما روش وصل کردن چند باتری به یکدیگر چگونه است و چه تفاوتی میان اتصال سری و موازی وجود دارد؟ همچنین، هنگام اتصال چند باتری خورشیدی باید به چه نکاتی توجه کنیم؟

در این مقاله از آلفا پاور، روش‌های اصلی اتصال باتری خورشیدی را به زبان ساده بررسی می‌کنیم. علاوه بر این، با یک مثال کاربردی نشان می‌دهیم که چگونه انتخاب روش مناسب می‌تواند بر ظرفیت ذخیره انرژی و عملکرد سیستم خورشیدی تأثیر بگذارد.



اتصال چند باتری خورشیدی به یکدیگر چه کاربردی دارد؟

اتصال چند باتری خورشیدی به یکدیگر به شما کمک می‌کند تا بانک باتری متناسب با نیاز سیستم خود داشته باشید. به عبارت دیگر، به‌جای استفاده از یک باتری، می‌توان با ترکیب باتری‌های سازگار، ظرفیت یا ولتاژ موردنیاز را تأمین کرد.

برای مثال، ممکن است یک سیستم خورشیدی برای روشنایی، یخچال و تجهیزات ضروری ساختمان به انرژی ذخیره‌شده بیشتری نیاز داشته باشد. در این حالت، افزایش ظرفیت بانک باتری می‌تواند مدت‌زمان استفاده از برق ذخیره‌شده را افزایش دهد؛ البته به شرط آنکه توان اینورتر، ظرفیت شارژر و سایر تجهیزات نیز متناسب با سیستم باشند.

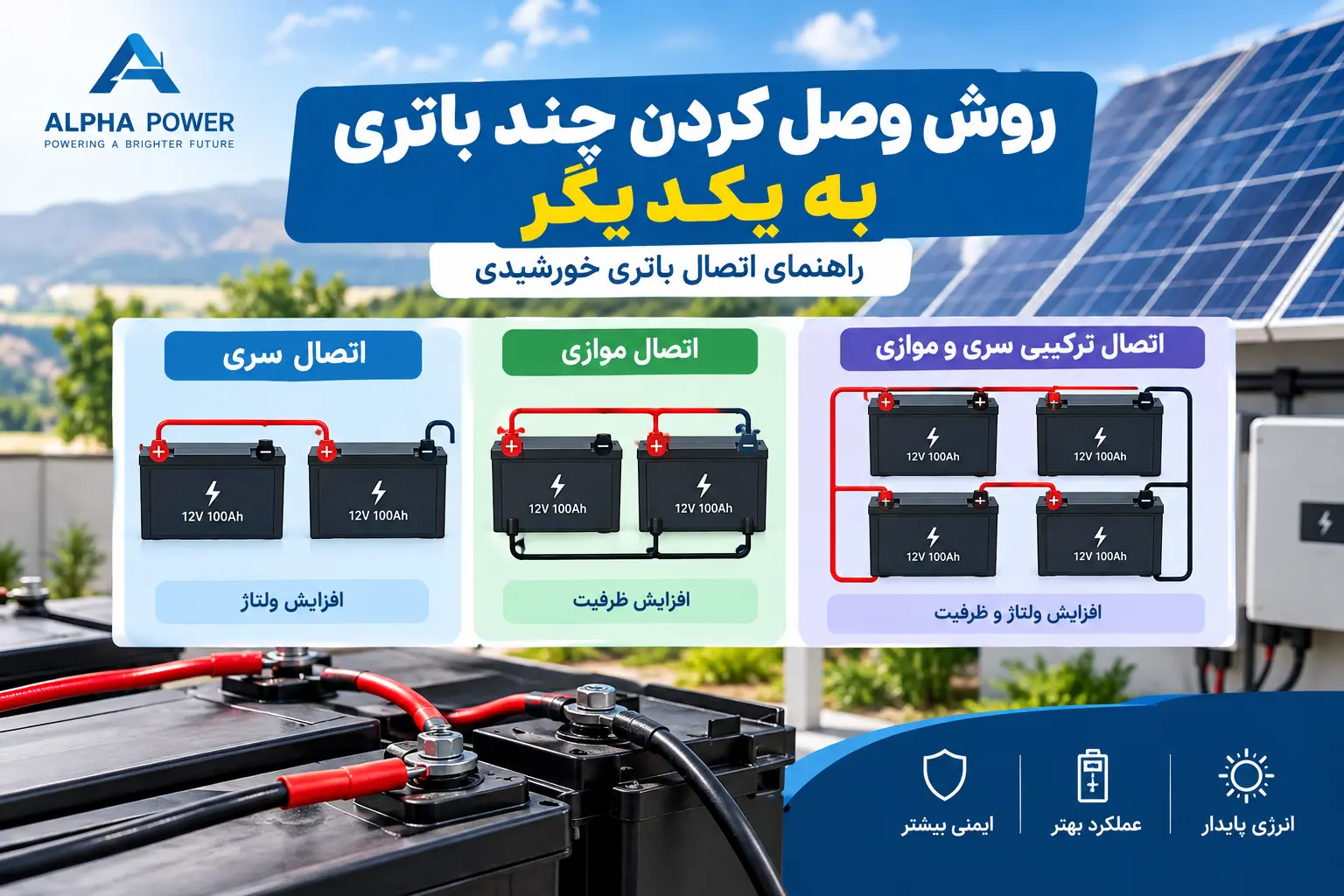

به‌طور کلی، اتصال باتری‌های خورشیدی به سه روش اصلی انجام می‌شود:

• اتصال سری برای افزایش ولتاژ بانک باتری
• اتصال موازی برای افزایش ظرفیت برحسب آمپرساعت
• اتصال ترکیبی سری و موازی برای افزایش هم‌زمان ولتاژ و ظرفیت

بااین‌حال، انتخاب هر روش باید براساس مشخصات باتری، نوع سیستم خورشیدی و دستورالعمل سازنده انجام شود.

۱. اتصال سری باتری خورشیدی چیست؟

در اتصال سری، ولتاژ باتری‌ها با یکدیگر جمع می‌شود؛ اما ظرفیت برحسب آمپرساعت، در حالت ایدئال، برابر ظرفیت یک باتری باقی می‌ماند.

به همین دلیل، این روش زمانی کاربرد دارد که سیستم خورشیدی برای کارکرد صحیح به ولتاژ بالاتری نیاز داشته باشد.

برای مثال، برخی سیستم‌های خورشیدی با ولتاژ اسمی ۲۴ یا ۴۸ ولت طراحی می‌شوند. بنابراین، در صورت پشتیبانی سازنده از اتصال سری، می‌توان از چند باتری سازگار برای تأمین ولتاژ موردنیاز استفاده کرد.

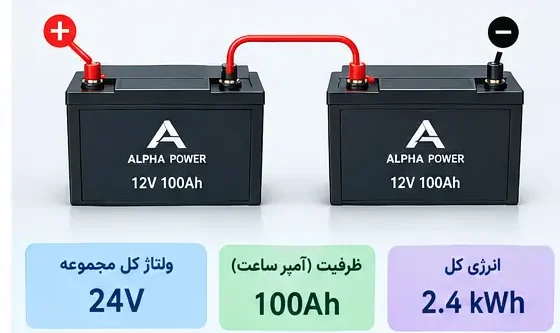

📅مثال ساده از اتصال سری باتری خورشیدی

فرض کنید دو باتری خورشیدی یکسان با مشخصات زیر دارید:

• ولتاژ اسمی هر باتری: ۱۲ ولت
• ظرفیت هر باتری: ۱۰۰ آمپرساعت

در صورت تأیید اتصال سری توسط سازنده، مشخصات اسمی مجموعه به شکل زیر خواهد بود:

مشخصات	مقدار
تعداد باتری‌ها	۲ عدد
ولتاژ اسمی مجموعه	۲۴ ولت
ظرفیت مجموعه	۱۰۰ آمپرساعت
انرژی اسمی مجموعه	۲۴۰۰ وات‌ساعت

بنابراین، انرژی اسمی این مجموعه برابر با ۲٫۴ کیلووات‌ساعت است.

نکته مهم: در باتری‌های لیتیومی، امکان اتصال سری به مدل باتری و محدودیت‌های سیستم مدیریت باتری یا BMS بستگی دارد. بنابراین، صرفاً یکسان بودن ولتاژ باتری‌ها برای مجاز بودن اتصال سری کافی نیست.

۲. اتصال موازی باتری خورشیدی چیست؟

در اتصال موازی، ولتاژ اسمی بانک باتری ثابت می‌ماند؛ اما ظرفیت برحسب آمپرساعت افزایش پیدا می‌کند. در نتیجه، اگر هدف شما افزایش انرژی ذخیره‌شده بدون تغییر ولتاژ اسمی سیستم باشد، اتصال موازی می‌تواند گزینه مناسبی باشد.

البته این روش نیز باید با تأیید سازنده و با تجهیزات حفاظتی مناسب طراحی شود.

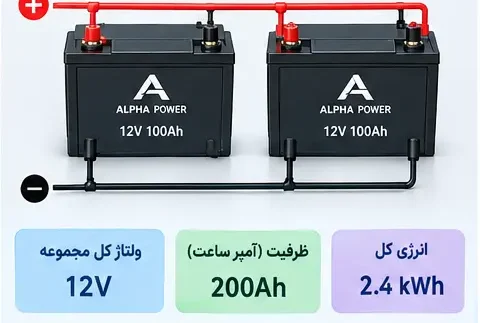

مثال ساده از اتصال موازی باتری خورشیدی

فرض کنید دو باتری خورشیدی یکسان با مشخصات زیر دارید:

• ولتاژ اسمی هر باتری: ۱۲ ولت
• ظرفیت هر باتری: ۱۰۰ آمپرساعت

در صورت مجاز بودن اتصال موازی، مشخصات اسمی مجموعه به شکل زیر خواهد بود:

مشخصات	مقدار
تعداد باتری‌ها	۲ عدد
ولتاژ اسمی مجموعه	۱۲ ولت
ظرفیت مجموعه	۲۰۰ آمپرساعت
انرژی اسمی مجموعه	۲۴۰۰ وات‌ساعت

همان‌طور که می‌بینید، ولتاژ مجموعه تغییر نمی‌کند؛ اما ظرفیت آن از ۱۰۰ به ۲۰۰ آمپرساعت می‌رسد. در نتیجه، انرژی اسمی ذخیره‌شده نیز برابر با ۲٫۴ کیلووات‌ساعت خواهد بود.

البته انرژی قابل‌استفاده واقعی به نوع باتری، عمق دشارژ مجاز، راندمان اینورتر و شرایط کارکرد بستگی دارد.

۳. اتصال ترکیبی سری و موازی باتری خورشیدی

گاهی نه‌تنها به ولتاژ بالاتر، بلکه به ظرفیت ذخیره‌سازی بیشتری نیز نیاز داریم. در چنین شرایطی، اتصال ترکیبی سری و موازی مطرح می‌شود.

در این روش، باتری‌ها در آرایش‌های سری و سپس در شاخه‌های موازی قرار می‌گیرند. بااین‌حال، طراحی چنین مجموعه‌ای پیچیده‌تر است و باید با محدودیت‌های ولتاژ، جریان، BMS و تجهیزات حفاظتی هماهنگ باشد.

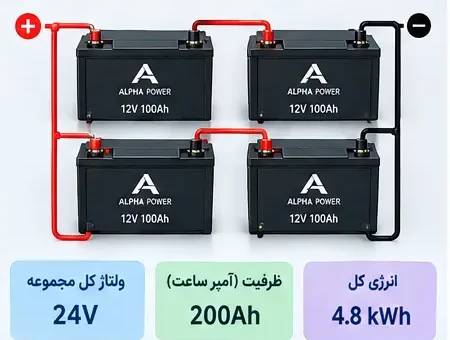

🛠مثال کاربردی از اتصال ترکیبی📅

فرض کنید چهار باتری خورشیدی یکسان دارید که هرکدام دارای مشخصات زیر هستند:

• ولتاژ اسمی: ۱۲ ولت
• ظرفیت: ۱۰۰ آمپرساعت

اگر سازنده اتصال ترکیبی این مدل را مجاز بداند، می‌توان مجموعه‌ای با مشخصات اسمی ۲۴ ولت و ۲۰۰ آمپرساعت طراحی کرد.

مشخصات	مقدار
تعداد باتری‌ها	۴ عدد
ولتاژ اسمی بانک	۲۴ ولت
ظرفیت اسمی بانک	۲۰۰ آمپرساعت
انرژی اسمی بانک	۴۸۰۰ وات‌ساعت یا ۴٫۸ کیلووات‌ساعت

بنابراین، این مجموعه در مقایسه با یک باتری ۱۲ ولت و ۱۰۰ آمپرساعت، هم ولتاژ بالاتری دارد و هم انرژی اسمی بیشتری ذخیره می‌کند.

بااین‌حال، این مثال صرفاً محاسباتی است. نحوه آرایش واقعی باتری‌ها باید براساس دفترچه سازنده و طراحی تأییدشده سیستم انجام شود.

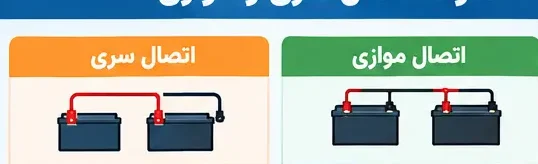

تفاوت اتصال سری و موازی باتری خورشیدی چیست؟

برای انتخاب روش مناسب، بهتر است تفاوت اتصال سری و موازی را به‌صورت خلاصه بررسی کنیم.

ویژگی	اتصال سری	اتصال موازی
ولتاژ اسمی	افزایش می‌یابد	ثابت می‌ماند
ظرفیت آمپرساعتی	در حالت ایدئال ثابت می‌ماند	افزایش می‌یابد
انرژی اسمی	افزایش می‌یابد	افزایش می‌یابد
کاربرد اصلی	تأمین ولتاژ بالاتر	افزایش ظرفیت ذخیره‌سازی
شرط مهم	سازگاری با ولتاژ و محدودیت‌های سازنده	سازگاری باتری‌ها و طراحی حفاظتی مناسب

در نتیجه، اگر سیستم خورشیدی شما به ولتاژ بالاتری نیاز دارد، اتصال سری ممکن است مناسب باشد. از طرف دیگر، اگر ولتاژ سیستم ثابت است و به انرژی ذخیره‌شده بیشتری نیاز دارید، اتصال موازی می‌تواند انتخاب مناسبی باشد.

البته پیش از انتخاب نهایی، باید مشخصات اینورتر، شارژر خورشیدی و باتری‌ها را بررسی کنید.

مثال عملی: برای یک سیستم خورشیدی خانگی چه روشی مناسب است؟

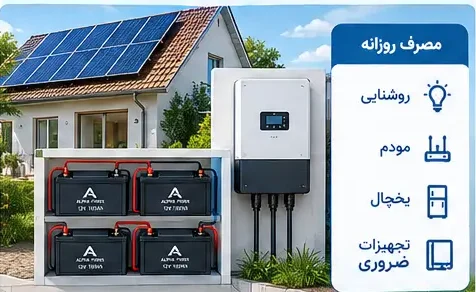

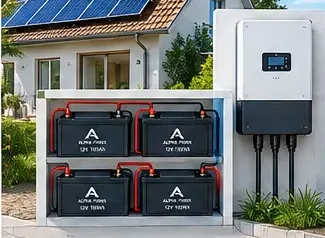

فرض کنید یک سیستم خورشیدی خانگی دارید و می‌خواهید برق موردنیاز روشنایی، مودم و چند وسیله ضروری را در زمان قطعی برق تأمین کنید.

در ابتدا باید میزان مصرف انرژی روزانه را مشخص کنید. سپس، براساس مدت‌زمان پشتیبانی موردنیاز، ظرفیت باتری مناسب را محاسبه کنید. علاوه بر این، ولتاژ ورودی باتری اینورتر نیز باید مشخص باشد.

برای مثال، اگر اینورتر شما برای بانک باتری ۲۴ ولت طراحی شده باشد، نمی‌توانید صرفاً با هدف افزایش ظرفیت، هر آرایشی از باتری‌ها را انتخاب کنید. بلکه باید بانک باتری نهایی با ولتاژ ورودی مجاز اینورتر مطابقت داشته باشد.

از طرف دیگر، اگر هدف شما افزایش مدت‌زمان پشتیبانی باشد، باید انرژی قابل‌استفاده باتری‌ها را در نظر بگیرید؛ زیرا ظرفیت اسمی باتری با انرژی قابل‌استفاده آن یکسان نیست.

به همین دلیل، پیش از خرید باتری اضافه، این سه مورد را بررسی کنید:

۱. مصرف انرژی: وسایل شما در طول شبانه‌روز به چند کیلووات‌ساعت انرژی نیاز دارند؟

۲. مشخصات اینورتر: اینورتر از چه ولتاژ باتری و چه محدوده‌ای از ظرفیت و جریان پشتیبانی می‌کند؟

۳. سازگاری باتری‌ها: آیا سازنده اجازه اتصال چند باتری به یکدیگر را داده است؟

با پاسخ به این پرسش‌ها، می‌توانید انتخاب دقیق‌تری داشته باشید و از خرید تجهیزات ناسازگار جلوگیری کنید.

نکات مهم قبل از اتصال چند باتری خورشیدی

اگرچه مفهوم اتصال سری و موازی ساده است، اجرای نادرست آن می‌تواند باعث آسیب به باتری، اینورتر یا سایر تجهیزات شود. به همین دلیل، رعایت نکات زیر اهمیت زیادی دارد.

۱. از سازگاری باتری‌ها مطمئن شوید

در حالت ایدئال، باتری‌های یک بانک باید از نظر مدل، شیمی باتری، ولتاژ اسمی و مشخصات الکتریکی با یکدیگر سازگار باشند. همچنین، سازنده باید آرایش انتخاب‌شده را تأیید کرده باشد.

به‌ویژه در باتری‌های لیتیومی، محدودیت‌های BMS و امکان اتصال سری یا موازی باید به‌دقت بررسی شود.

۲. ظرفیت و ولتاژ باتری را بررسی کنید

پیش از طراحی بانک باتری، مشخصات درج‌شده روی باتری‌ها و دفترچه فنی آن‌ها را بررسی کنید. زیرا اختلاف در ظرفیت، وضعیت شارژ یا ویژگی‌های الکتریکی می‌تواند باعث عملکرد نامتعادل باتری‌ها شود.

همچنین، نباید فرض کنید که دو باتری با ولتاژ اسمی یکسان، الزاماً برای اتصال به یکدیگر مناسب هستند.

۳. از تجهیزات حفاظتی مناسب استفاده کنید

فیوز، کلید قطع مناسب جریان مستقیم و کابل‌های دارای ظرفیت جریان کافی، بخش مهمی از طراحی ایمن بانک باتری هستند. علاوه بر این، محل نصب تجهیزات حفاظتی و مشخصات آن‌ها باید متناسب با جریان اتصال کوتاه احتمالی و الزامات سازنده انتخاب شود.

بنابراین، انتخاب کابل و فیوز را صرفاً براساس حدس یا ظرفیت آمپرساعتی باتری انجام ندهید.

۴. به سیستم مدیریت باتری توجه کنید

باتری‌های لیتیومی معمولاً به سیستم مدیریت باتری یا BMS مجهز هستند. این سیستم، پارامترهایی مانند ولتاژ و دمای سلول‌ها را پایش می‌کند و در محدوده طراحی‌شده، از باتری محافظت می‌کند.

بااین‌حال، وجود BMS به این معنا نیست که هر نوع اتصال یا ترکیب باتری مجاز است. در نتیجه، باید محدودیت‌های سازنده و سازگاری BMS با اینورتر رعایت شود.

۵. نصب را به فرد متخصص بسپارید

باتری‌های خورشیدی می‌توانند جریان‌های بالایی تأمین کنند. بنابراین، اتصال اشتباه قطب‌ها، اتصال کوتاه یا استفاده از تجهیزات نامناسب ممکن است خطر برق‌گرفتگی، جرقه، سوختگی یا آتش‌سوزی ایجاد کند.

به همین دلیل، طراحی، سیم‌کشی و راه‌اندازی بانک باتری باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود. همچنین، پیش از هرگونه تغییر در سیستم موجود، باید روش ایمن قطع و ایزوله‌کردن تجهیزات مشخص باشد.

اشتباهات رایج در اتصال باتری‌های خورشیدی⚠

هنگام طراحی بانک باتری، برخی اشتباهات می‌توانند باعث کاهش عمر مفید باتری یا آسیب به تجهیزات شوند. برای جلوگیری از این مشکلات، موارد زیر را در نظر بگیرید:

• انتخاب اتصال سری یا موازی بدون توجه به ولتاژ موردنیاز اینورتر
• ترکیب باتری‌های ناسازگار یا مدل‌هایی که سازنده اتصال آن‌ها را مجاز نمی‌داند
• بی‌توجهی به محدودیت‌های BMS
• انتخاب نادرست کابل‌ها و تجهیزات حفاظتی
• فرض اینکه ظرفیت اسمی باتری، تمام انرژی قابل‌استفاده آن را نشان می‌دهد
• افزودن باتری جدید به بانک موجود بدون بررسی وضعیت و سازگاری باتری‌های قبلی

در مجموع، انتخاب روش مناسب و رعایت دستورالعمل‌های فنی می‌تواند به عملکرد بهتر سیستم خورشیدی و افزایش قابلیت اطمینان آن کمک کند.

سوالات متداول درباره روش وصل کردن چند باتری به یکدیگر

آیا با اتصال دو باتری خورشیدی می‌توان ظرفیت را افزایش داد؟

بله، در صورت سازگاری باتری‌ها و تأیید سازنده، اتصال موازی می‌تواند ظرفیت آمپرساعتی بانک را افزایش دهد. البته انرژی قابل‌استفاده نهایی به نوع باتری و شرایط کارکرد سیستم بستگی دارد.

آیا اتصال سری باتری خورشیدی باعث افزایش ظرفیت می‌شود؟

در اتصال سری، ولتاژ اسمی افزایش می‌یابد؛ اما ظرفیت آمپرساعتی در حالت ایدئال ثابت می‌ماند. بااین‌حال، انرژی اسمی مجموعه به دلیل افزایش ولتاژ بیشتر می‌شود.

آیا می‌توان دو باتری خورشیدی با ظرفیت متفاوت را به هم وصل کرد؟

این موضوع به نوع باتری، آرایش اتصال و دستورالعمل سازنده بستگی دارد. بنابراین، نباید بدون تأیید فنی، باتری‌هایی با ظرفیت یا مدل متفاوت را در یک بانک ترکیب کرد.

آیا می‌توان باتری لیتیومی را به باتری سرب‌اسیدی متصل کرد؟

به‌طور کلی، نباید باتری‌های دارای شیمی متفاوت را مستقیماً در یک بانک مشترک سری یا موازی قرار داد. زیرا ویژگی‌های شارژ، ولتاژ و محدودیت‌های حفاظتی آن‌ها متفاوت است. برای استفاده هم‌زمان از این دو نوع باتری، باید طراحی تخصصی و تأییدشده‌ای وجود داشته باشد.

چگونه ظرفیت موردنیاز باتری خورشیدی را محاسبه کنیم؟

ابتدا مصرف انرژی روزانه تجهیزات را برحسب کیلووات‌ساعت محاسبه کنید. سپس، مدت‌زمان پشتیبانی موردنیاز، راندمان اینورتر، عمق دشارژ مجاز و شرایط کارکرد باتری را در نظر بگیرید. در نهایت، ظرفیت مناسب باید با ولتاژ و محدودیت‌های تجهیزات سازگار باشد.

آیا برای افزایش ظرفیت بانک باتری باید اینورتر را هم تعویض کرد؟

نه لزوماً. اگر اینورتر از بانک باتری جدید و جریان‌های موردنیاز آن پشتیبانی کند، ممکن است نیازی به تعویض آن نباشد. بااین‌حال، سازگاری ولتاژ، توان، جریان شارژ و دشارژ و پروتکل ارتباطی باتری باید بررسی شود.

جمع‌بندی

روش وصل کردن چند باتری به یکدیگر به هدف شما از طراحی سیستم خورشیدی بستگی دارد. اگر به ولتاژ بالاتری نیاز دارید، اتصال سری مطرح می‌شود؛ اما اگر می‌خواهید ظرفیت آمپرساعتی را افزایش دهید، اتصال موازی می‌تواند مناسب باشد. همچنین، در برخی سیستم‌ها از آرایش ترکیبی سری و موازی استفاده می‌شود تا ولتاژ و ظرفیت موردنیاز تأمین شود.

بااین‌حال، انتخاب روش اتصال تنها به محاسبات ولتاژ و ظرفیت محدود نیست. بلکه سازگاری باتری‌ها، محدودیت‌های BMS، مشخصات اینورتر و تجهیزات حفاظتی نیز باید بررسی شوند. بنابراین، پیش از توسعه بانک باتری، دفترچه فنی محصولات را مطالعه کنید و طراحی و نصب را به متخصص بسپارید.

آلفا پاور با ارائه اطلاعات تخصصی درباره تجهیزات برق خورشیدی، به شما کمک می‌کند تا با شناخت بهتر باتری‌ها و اجزای سیستم، انتخاب آگاهانه‌تری داشته باشید.
